安標證號:MAB201158 防爆證號:CQEx20.0005
CCC證書編號:2020312303000462
KDW660/24B礦用隔爆兼本安型直流穩壓電源(以下簡稱“電源”)可用于有瓦斯、煤塵等爆炸性危險場所,其外殼防護等級達到 IP54,外殼 Q235 鋼板焊接再精加工成型,內外表面進行防銹、涂漆處理,隔爆面進行磷化處理。電源內部集成無錫煤科電器有限公司生產的高性能模塊化的 MKD-II-Q 型輸出本質安全 型電源(防爆合格證號:CQEx24.0882U)模塊,本安電源模塊輸出具有雙重化過壓、過流、短路等保護。電源中的液晶能實時顯示本安輸出電壓、電流值,備用電池等相關信息。備用電池采用體積小、容量大的磷酸鐵鋰電池,內部的 BMS 系統能對每節電池進行管理。
本電源可以輸出一種有較高的帶載能力電壓,在煤礦井下給各種監控設備、傳感器等本質安全型電路提供穩定的電源;本電源體積小巧,重量輕,裝拆移位使用十分方便。
★ 使用環境條件:
1.環境溫度:0℃~40℃;
2. 濕度:≤95%(+25℃);
3. 環境大氣壓:86kPa~1l6kPa;
4. 無顯著振動和沖擊的場所;
5. 周圍介質無腐蝕性氣體;
6. 無濺水和淋水的場所;
7. 有瓦斯和煤塵爆炸危險的煤礦井下。

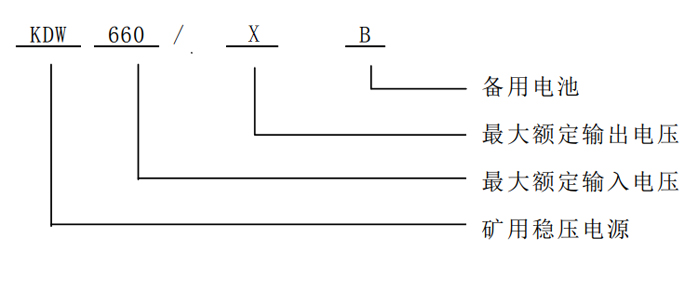

★ 型號命名:
★ 防爆標志:Ex db[ib Mb] I Mb;防爆類型:礦用隔爆兼本質安全型
★ 主要技術指標
(1)額定交流工作電壓:127V/220V/380V/660V AC(開關電源自適應寬電壓輸入);
(2)供電電壓波動范圍:75%~110%;
(3)電源額定輸入功率:≤150W;
(4)電源頻率:48Hz~52 Hz;
(5)電源電壓失真:總的諧波分量應≤10%。
★ 電氣間隙和爬電距離
接線端子電氣間隙和爬電距離應符合 GB3836.3-2021 中 4.3 和 4.4 的要求:
本安接線端子之間:電氣間隙和爬電距離均≥2.0mm;
非安信號輸入端子之間(≤24VDC): 電氣間隙和爬電距離均≥2.0mm;
非安輸出端子之間(≤250VAC): 電氣間隙≥5.0mm,爬電距離≥8.0mm;
非安 660V AC 端子之間:電氣間隙≥10.0mm,爬電距離≥16.0mm;
本安接線端子與非本安接線端子之間的距離≥50mm。
★ 安裝尺寸
(1)外形尺寸(長×寬×高):419mm×260mm×163mm。
(2)重量:≈23Kg。
(3)外殼材料:Q235 鋼。

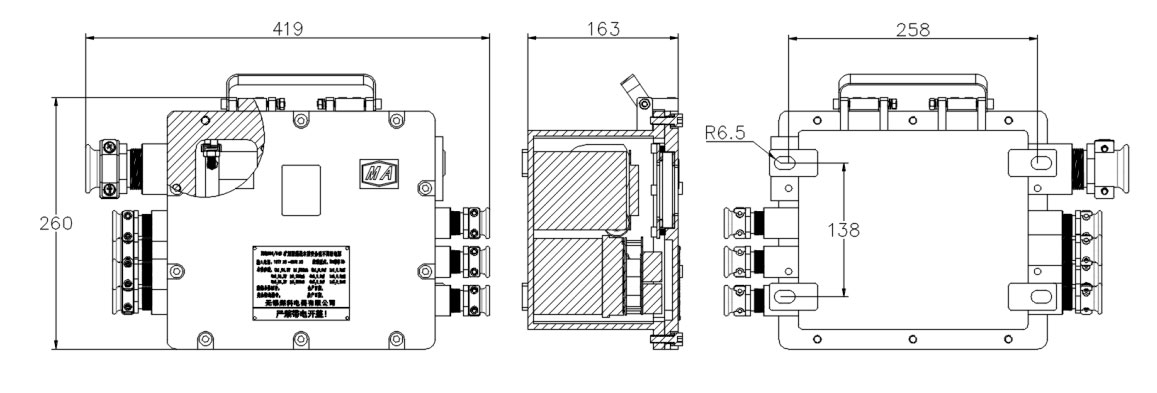

電源安裝尺寸如圖所示:
