螺紋尺寸:M36x2
編號對應圖上編號:
①A3普通式螺母 ②A3喇叭口式螺母 ③A3壓板式螺母(含壓條和螺絲) ④A3直通節 ⑤A3聯通節 ⑥A3橡膠圈(標準) ⑦A3墊圈 ⑧A3堵片 ⑨A3堵頭
◆ 執行標準:GB/T 3836-2021、Q/MK MA0301-2022
◆ 可配電纜外徑≤Φ19mm(具體多少由橡膠圈內孔決定),可參考:防爆橡膠圈內孔對應電纜外徑
壓緊螺母選擇指南:
直通節和聯通節選擇指導:
訂貨須知:為了高效溝通,訂貨盡量使用下列名稱(名稱對應圖上編號)
可單獨訂購:
①A3普通式螺母 ②A3喇叭口式螺母 ③A3壓板式螺母(含壓條和螺絲) ④A3直通節 ⑤A3聯通節 ⑥A3橡膠圈(標準) ⑦A3墊圈 ⑧A3堵片 ⑨A3堵頭
建議成套訂購:
(1) A3普通式堵片全套 =A3普通式螺母+橡膠圈(標準)+墊圈+堵片
(2) A3普通式堵頭全套 =A3普通式螺母+橡膠圈(標準)+墊圈+堵頭
(3) A3普通式堵片全套+直通節 =A3普通式螺母+橡膠圈(標準)+墊圈+堵片+直通節
(4) A3普通式堵頭全套+直通節 =A3普通式螺母+橡膠圈(標準)+墊圈+堵頭+直通節
(5) A3普通式堵片全套+聯通節 =A3普通式螺母+橡膠圈(標準)+墊圈+堵片+聯通節
(6) A3普通式堵頭全套+聯通節 =A3普通式螺母+橡膠圈(標準)+墊圈+T型堵頭+聯通節
(7) A3喇叭口式堵片全套 =A3喇叭口式螺母+橡膠圈(標準)+墊圈+堵片
(8) A3喇叭口式堵頭全套 =A3喇叭口式螺母+橡膠圈(標準)+墊圈+堵頭
(9) A3喇叭口式堵片全套+直通節 =A3喇叭口式螺母+橡膠圈(標準)+墊圈+堵片+直通節
(10)A3喇叭口式堵頭全套+直通節 =A3喇叭口式螺母+橡膠圈(標準)+墊圈+堵頭+直通節
(11)A3喇叭口式堵片全套+聯通節 =A3喇叭口式螺母+橡膠圈(標準)+墊圈+堵片+聯通節
(12)A3喇叭口式堵頭全套+聯通節 =A3喇叭口式螺母+橡膠圈(標準)+墊圈+堵頭+聯通節
(13)A3壓板式堵片全套 =A3壓板式螺母+橡膠圈(標準)+墊圈+堵片
(14)A3壓板式堵頭全套 =A3壓板式螺母+橡膠圈(標準)+墊圈+堵頭
(15)A3壓板式堵片全套+直通節 =A3壓板式螺母+橡膠圈(標準)+墊圈+堵片+直通節
(16)A3壓板式堵頭全套+直通節 =A3壓板式螺母+橡膠圈(標準)+墊圈+堵頭+直通節
(17)A3壓板式堵片全套+聯通節 =A3壓板式螺母+橡膠圈(標準)+墊圈+堵片+聯通節
(18)A3壓板式堵頭全套+聯通節 =A3壓板式螺母+橡膠圈(標準)+墊圈+堵頭+聯通節

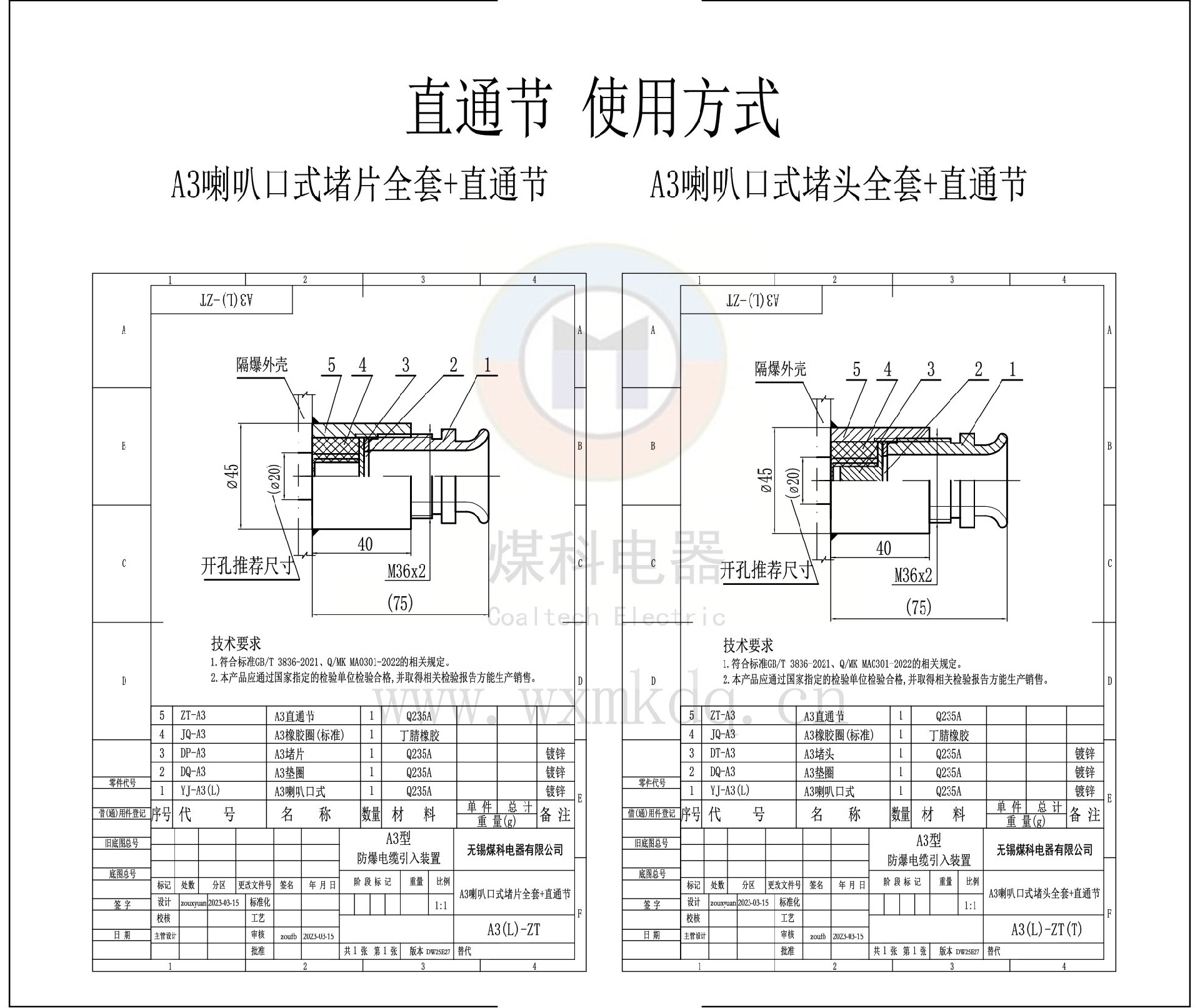

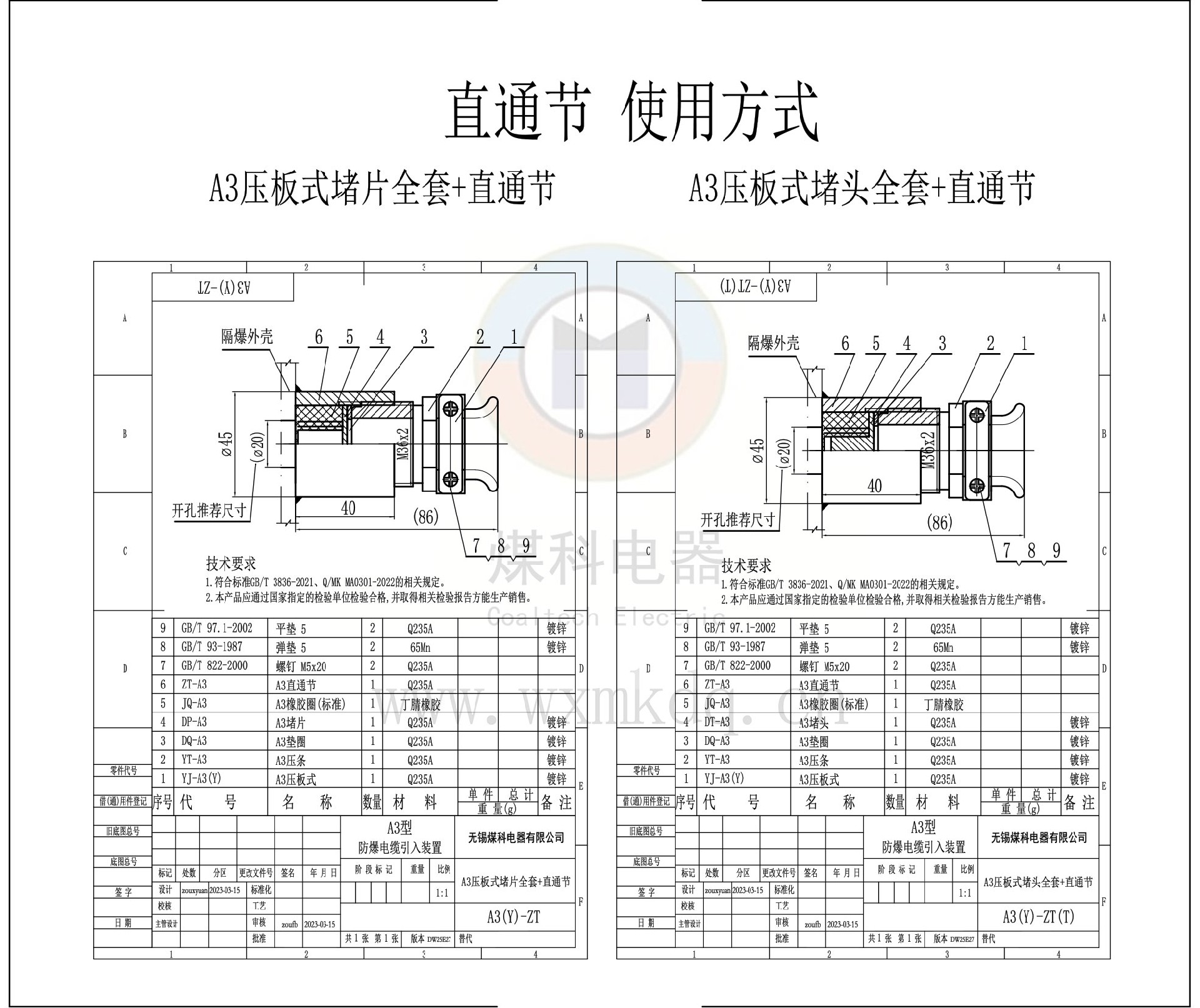

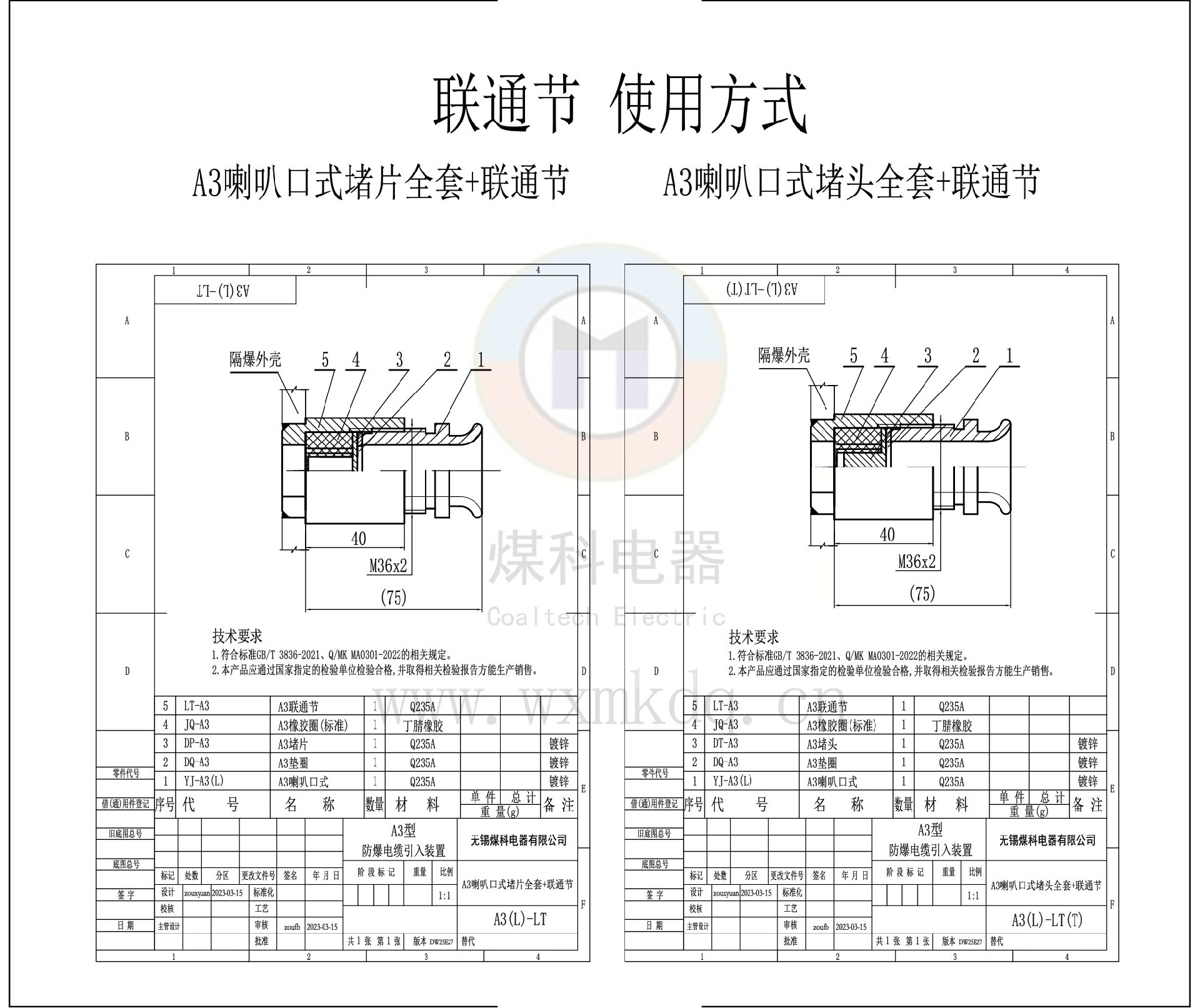

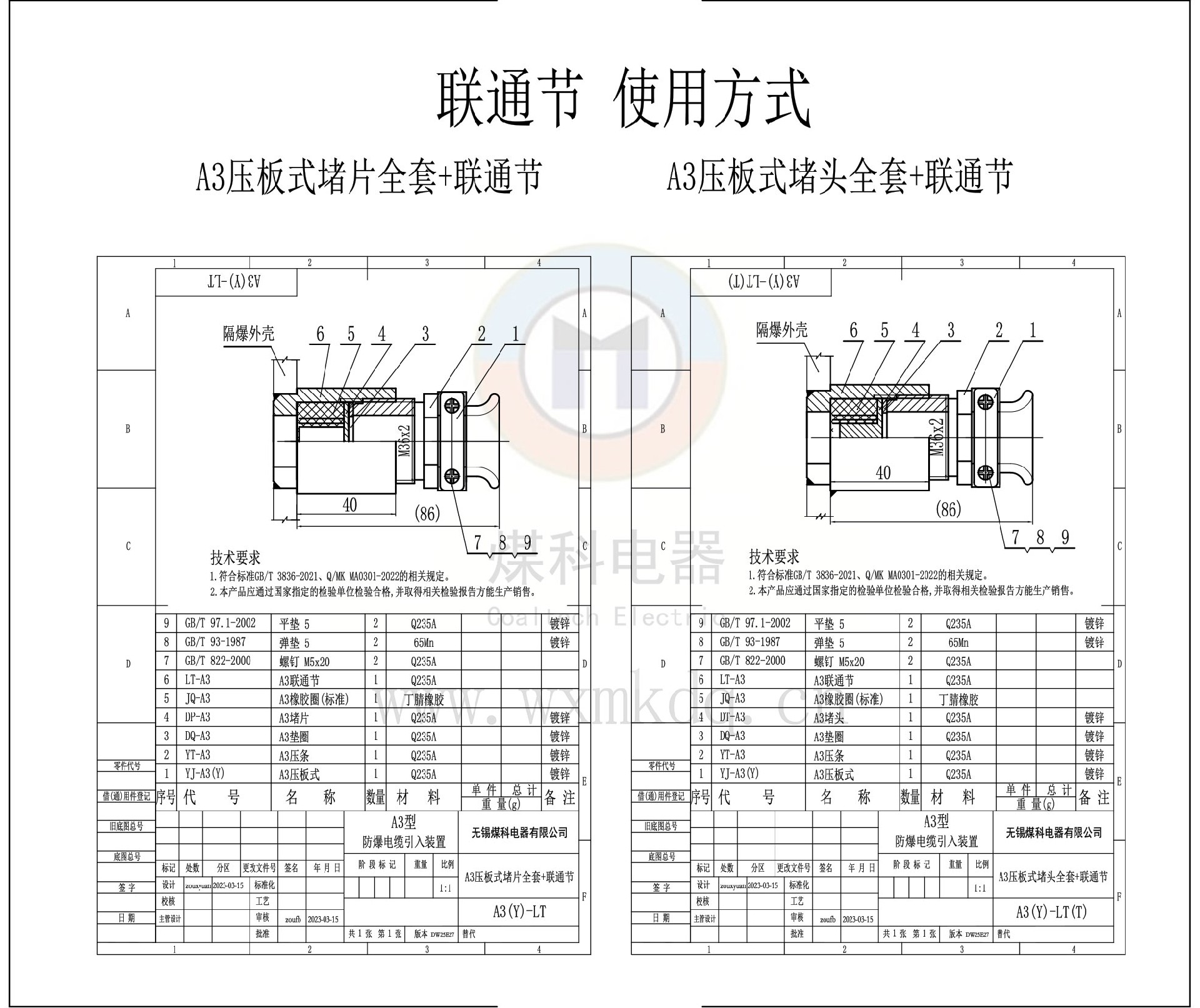

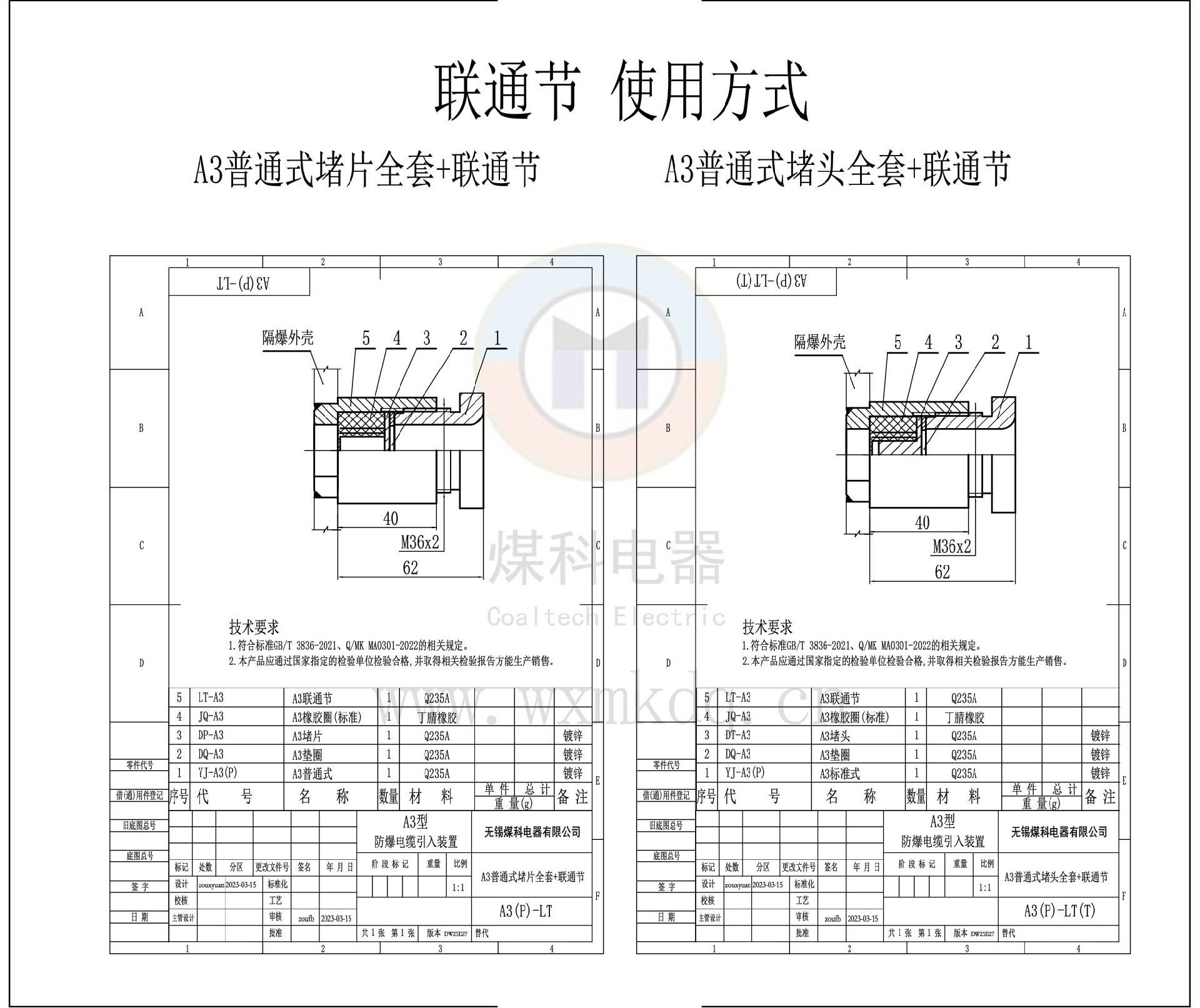

■產品詳細機械圖紙■
引入裝置 選型簡介
(1)防爆橡膠圈(阻燃)通過 相關的熱穩定試驗,并取得國家防爆檢驗站檢驗報告;
(2)防爆橡膠圈可按照客戶的要求定做!現有尺寸可參考具體選型頁面!
(3)標準型以外,包含多種規格(M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……)歡迎來電咨詢!
(4)標準型電纜引入線裝置 比較選型
