螺紋尺寸:M56x3

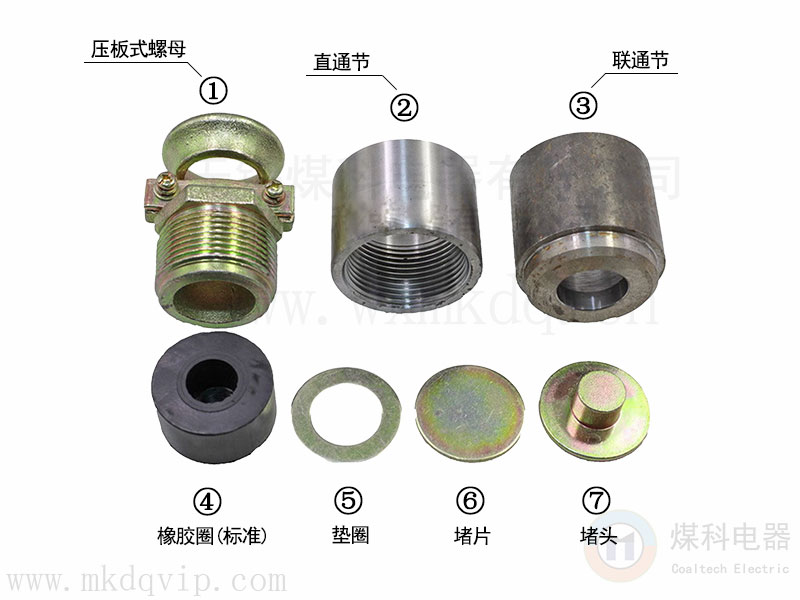

編號對應上圖編號:
①A5壓板式螺母(含壓條和螺絲) ②A5直通節(Φ52) ③A5聯通節(Φ52) ④A5(B1)橡膠圈(標準) ⑤A5(B1)墊圈 ⑥A5(B1)堵片 ⑦A5(B1)堵頭
◆ 執行標準:GB/T 3836-2021、Q/MK MA0301-2022
◆ 可配電纜外徑≤Φ30mm(具體多少由橡膠圈內孔決定),可參考:防爆橡膠圈內孔對應電纜外徑

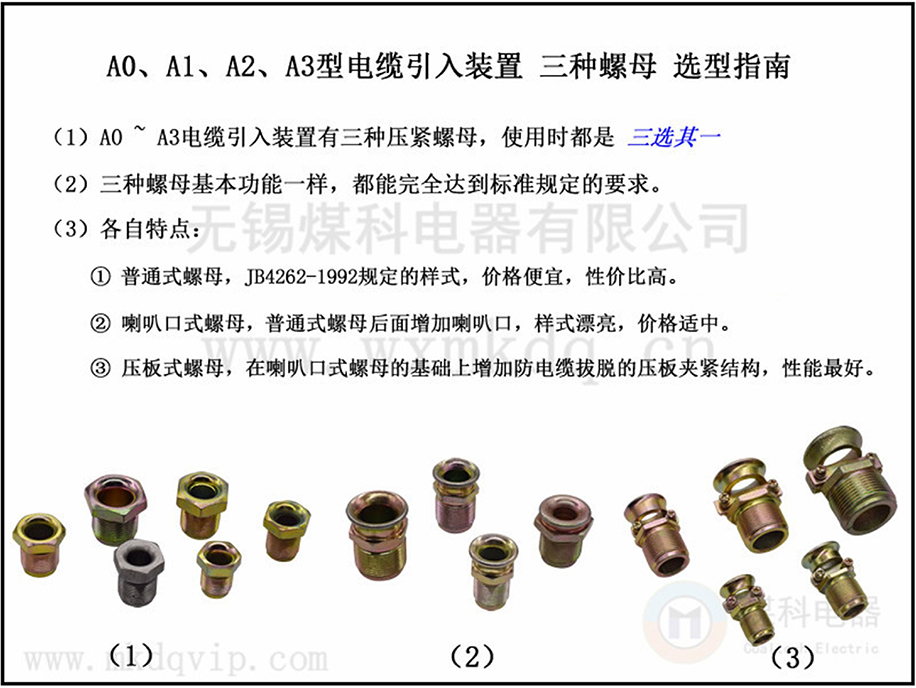

壓緊螺母選擇指南:

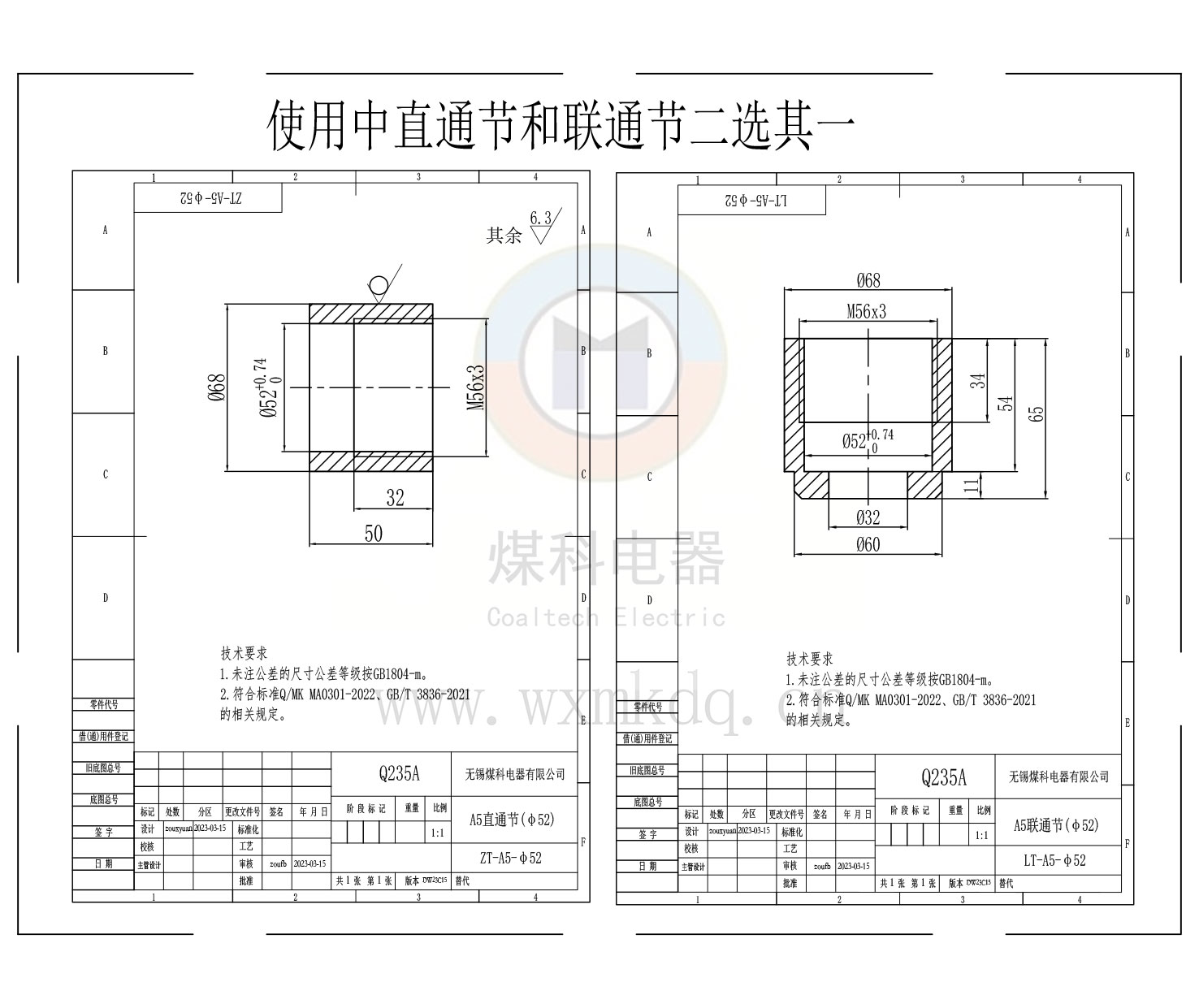

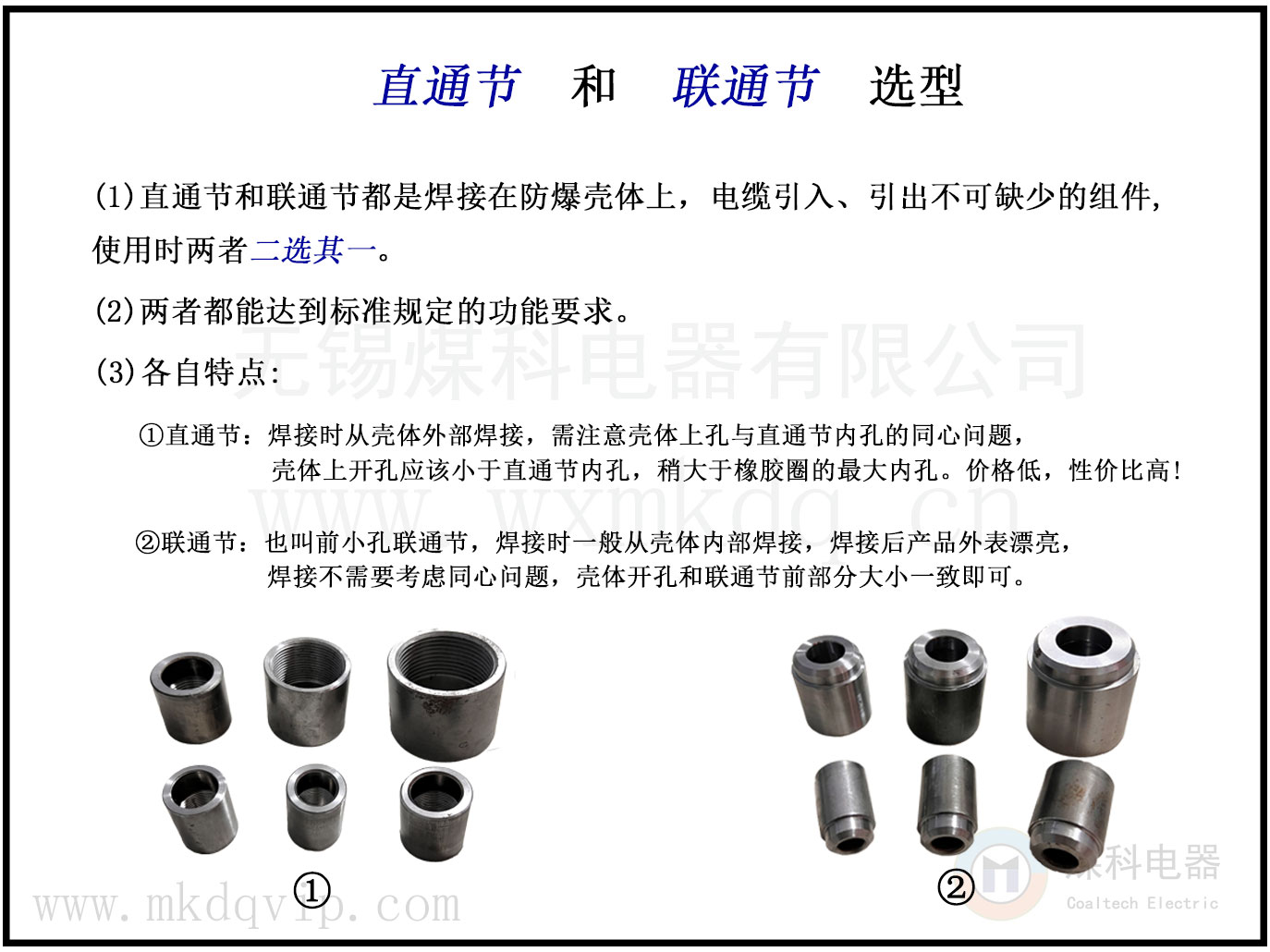

直通節和聯通節選擇指導:
訂貨須知:為了高效溝通,訂貨盡量使用下列名稱(名稱對應圖上編號)
可單獨訂購:
①A5壓板式螺母(含壓條和螺絲) ②A5直通節(Φ52) ③A5聯通節(Φ52) ④A5(B1)橡膠圈(標準) ⑤A5(B1)墊圈 ⑥A5(B1)堵片 ⑦A5(B1)堵頭
建議成套訂購:
(1) A5壓板式堵片全套 =A5壓板式螺母+橡膠圈(標準)+墊圈+堵片
(2) A5壓板式堵頭全套 =A5壓板式螺母+橡膠圈(標準)+墊圈+堵頭

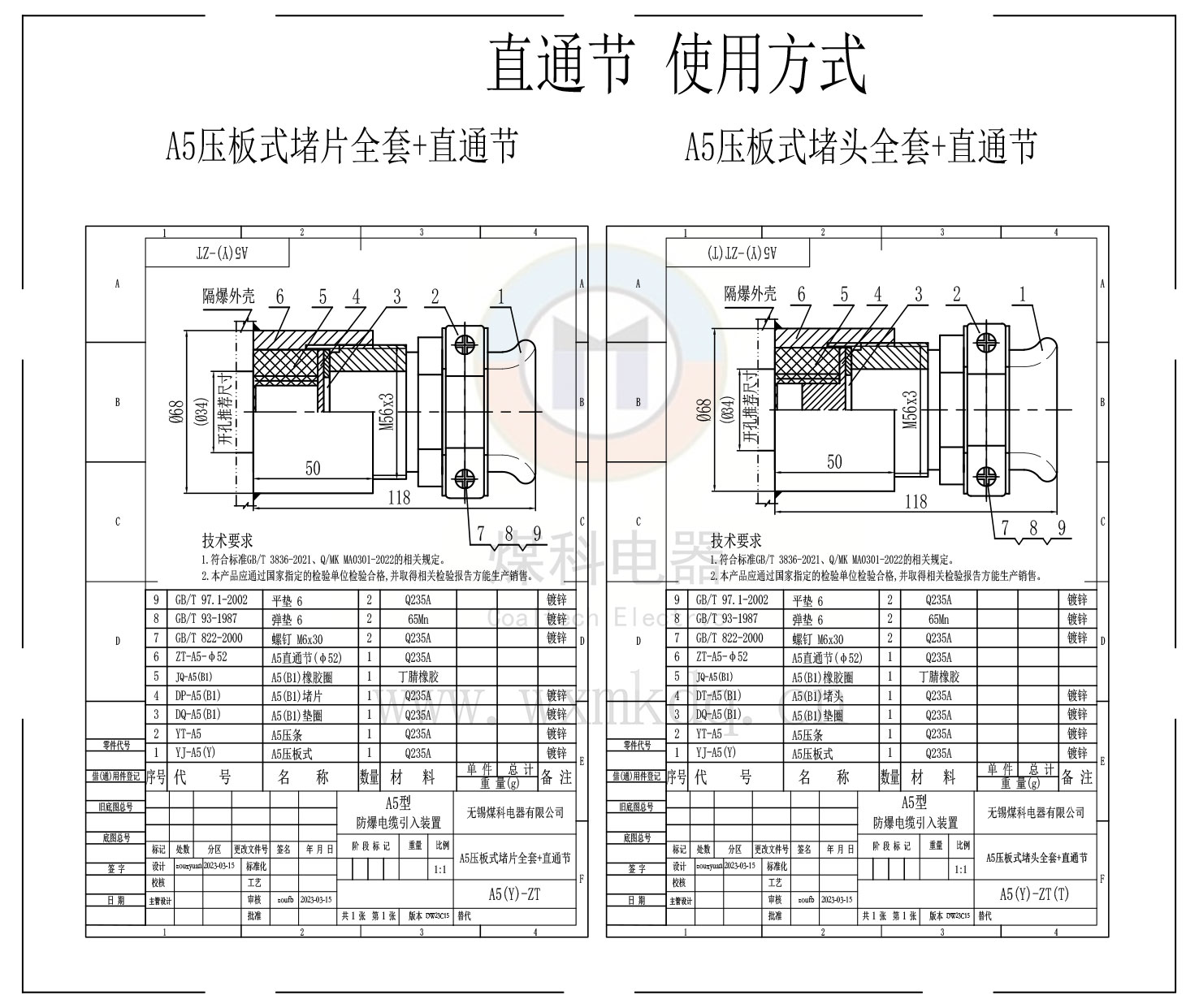

(3) A5壓板式堵片全套+直通節(Φ52) =A5壓板式螺母+橡膠圈(標準)+墊圈+堵片+直通節(Φ52)
(4) A5壓板式堵頭全套+直通節(Φ52) =A5壓板式螺母+橡膠圈(標準)+墊圈+堵頭+直通節(Φ52)

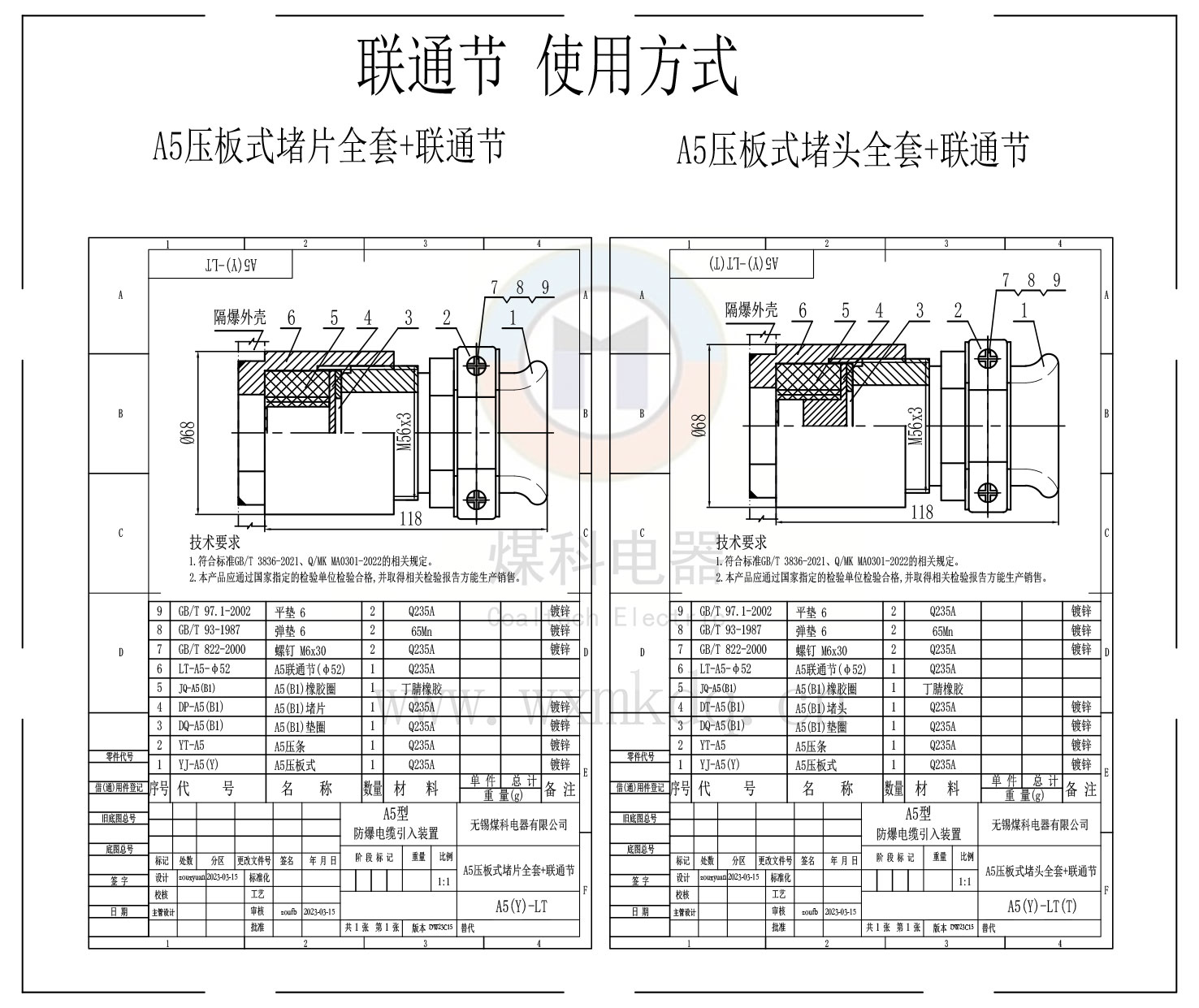

(5) A5壓板式堵片全套+聯通節(Φ52) =A5壓板式螺母+橡膠圈(標準)+墊圈+堵片+聯通節(Φ52)
(6) A5壓板式堵頭全套+聯通節(Φ52) =A5壓板式螺母+橡膠圈(標準)+墊圈+堵頭+聯通節(Φ52)

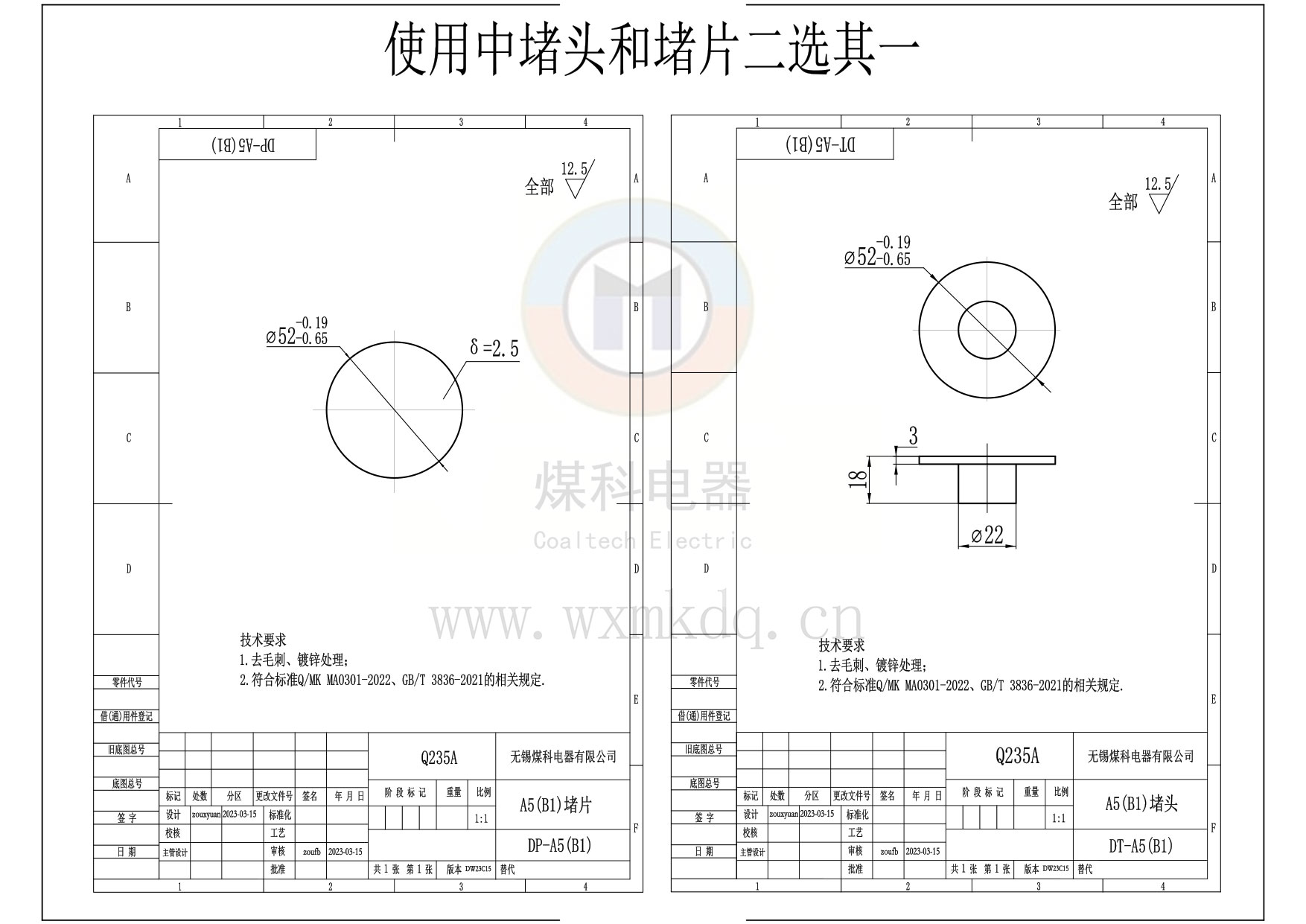

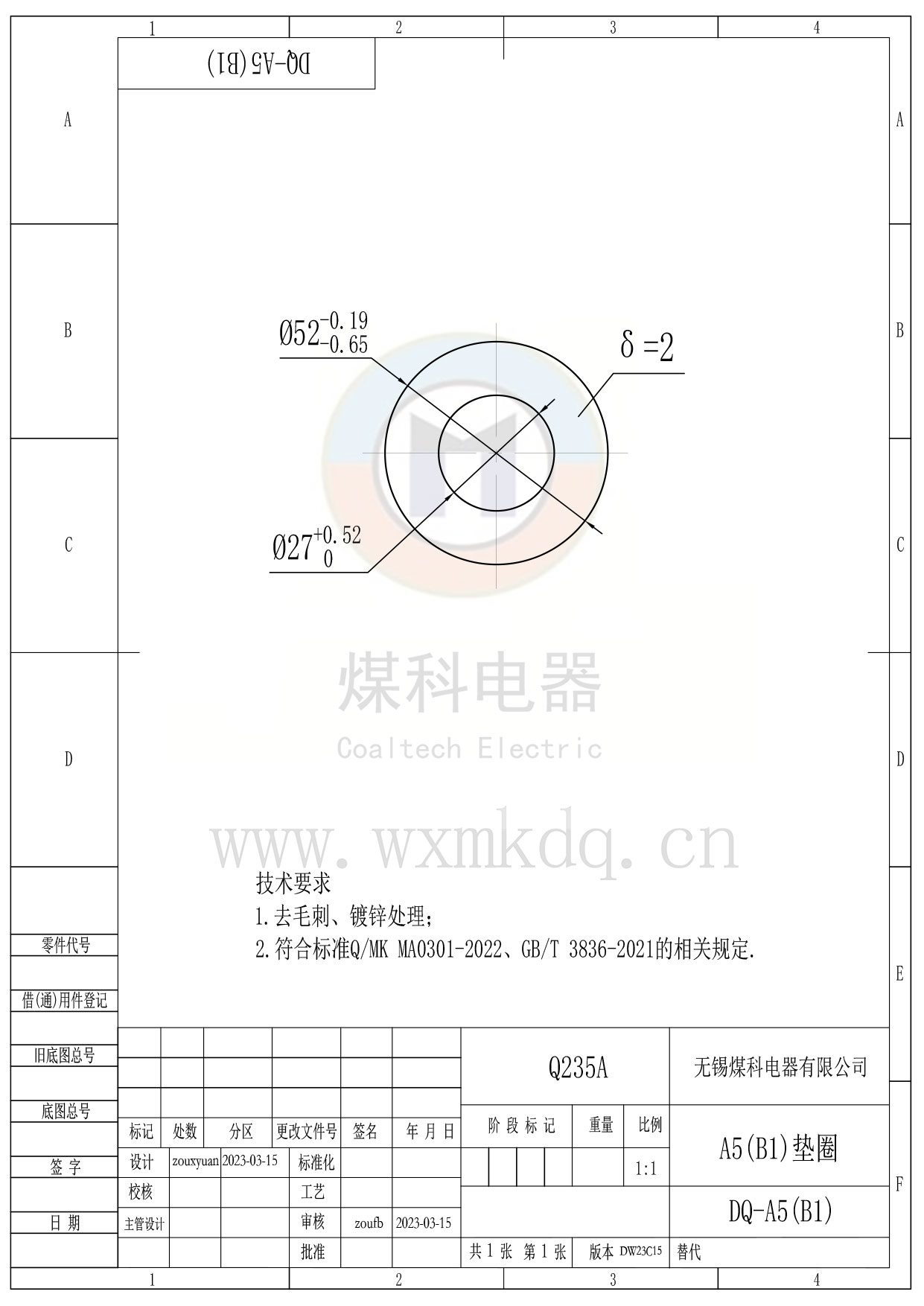

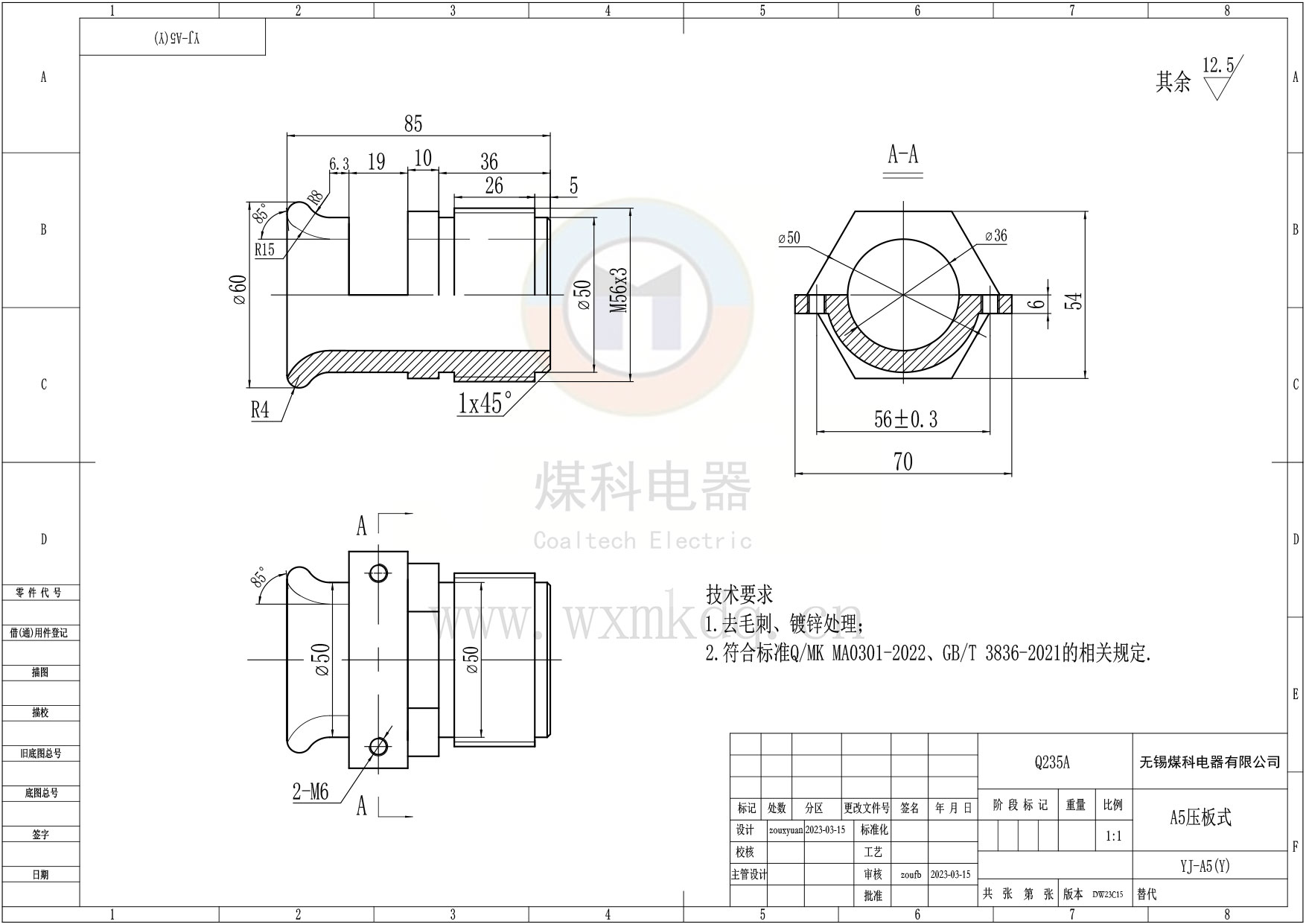

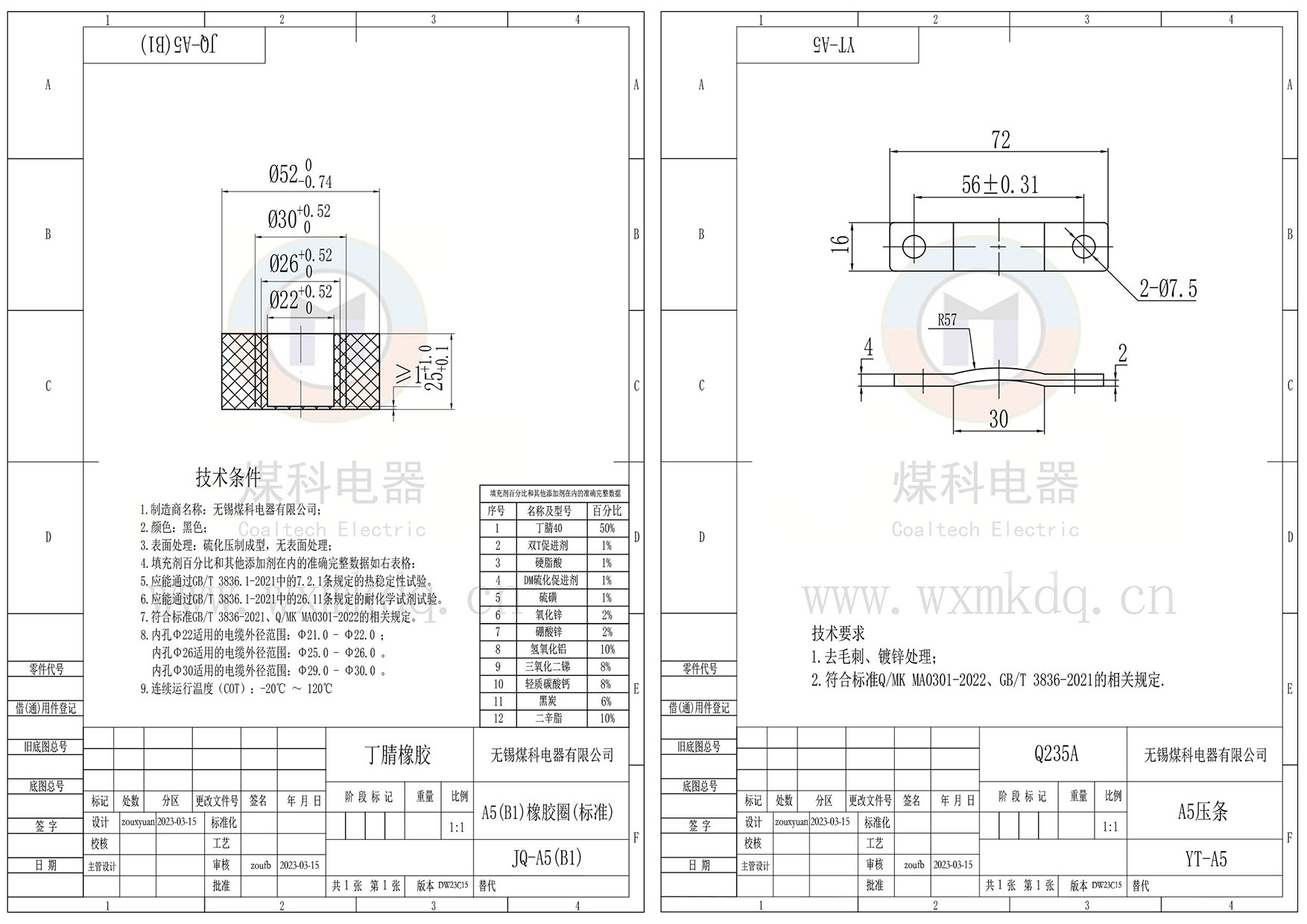

■產品詳細機械圖紙■
引入裝置 選型簡介
(1)防爆橡膠圈(阻燃)通過 相關的熱穩定試驗,并取得國家防爆檢驗站檢驗報告;
(2)防爆橡膠圈可按照客戶的要求定做!現有尺寸可參考具體選型頁面!
(3)標準型以外,包含多種規格(M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……)歡迎來電咨詢!
(4)標準型電纜引入線裝置 比較選型
