壓盤型,橡膠圈尺寸:Φ103

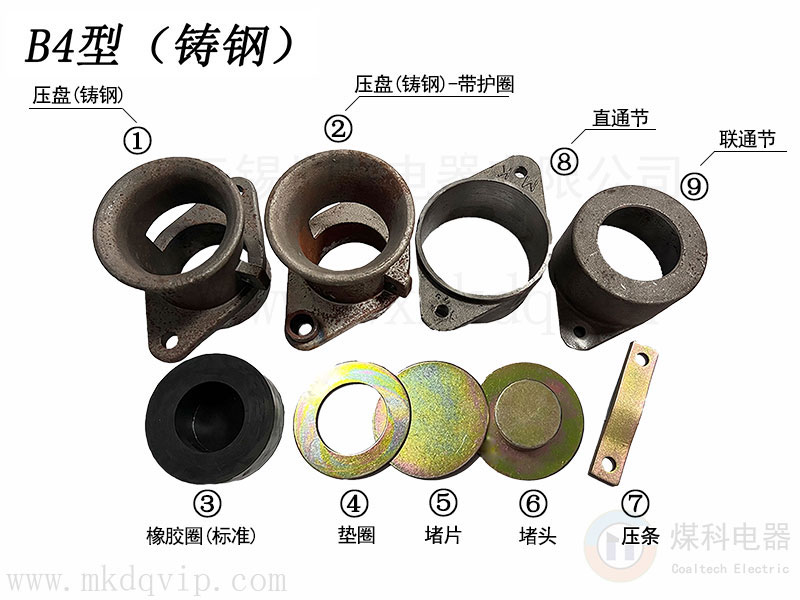

編號對應圖上編號:

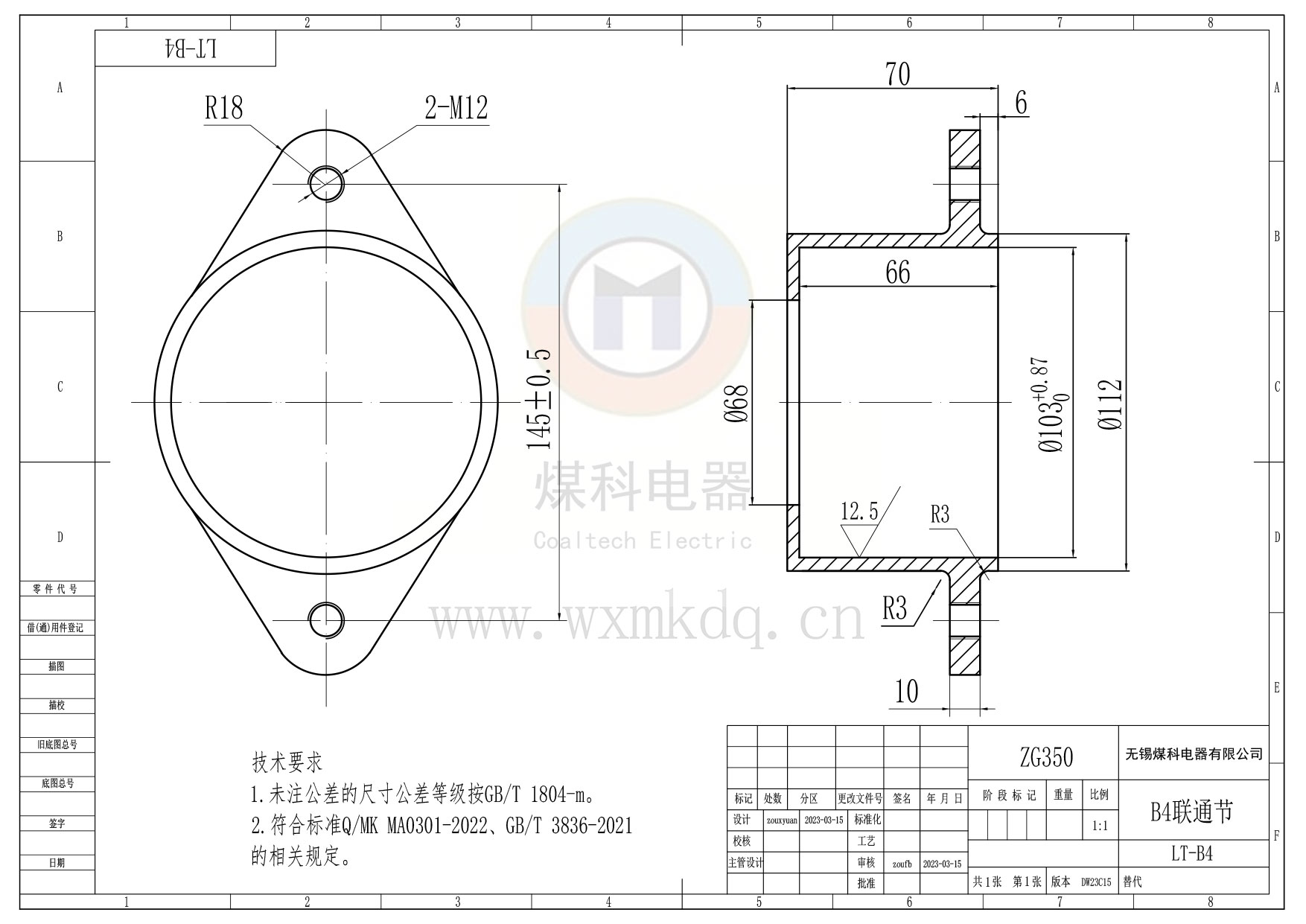

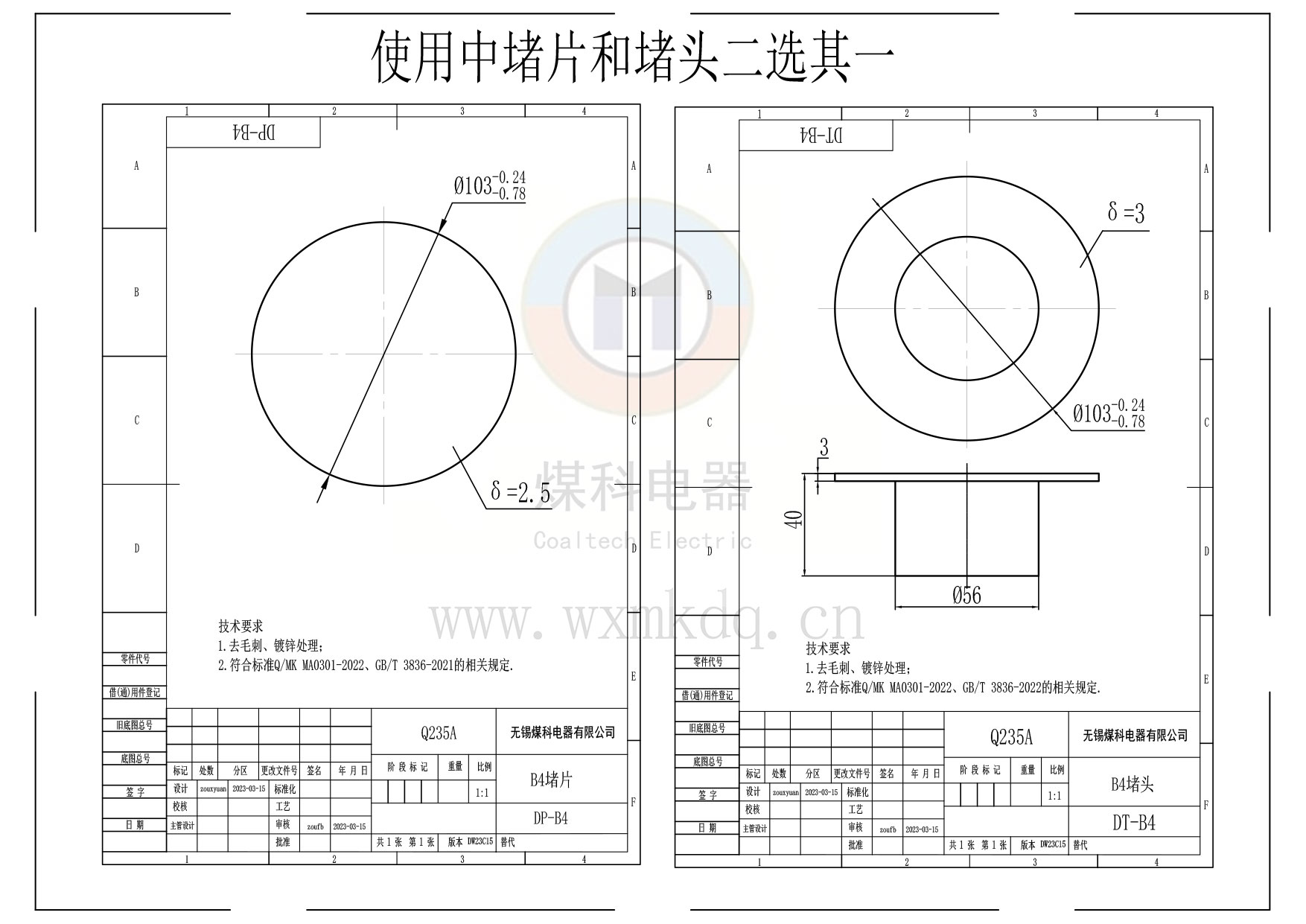

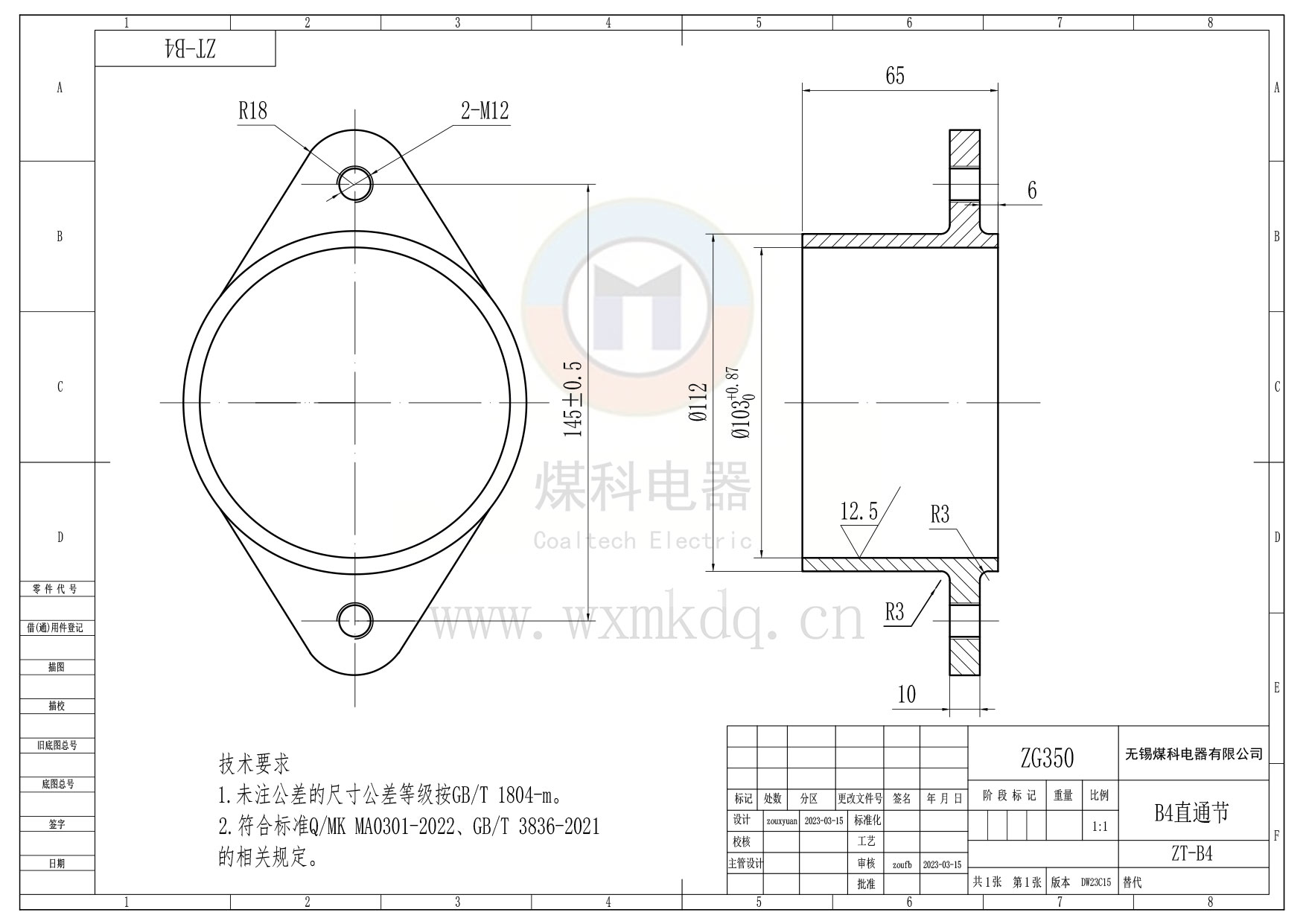

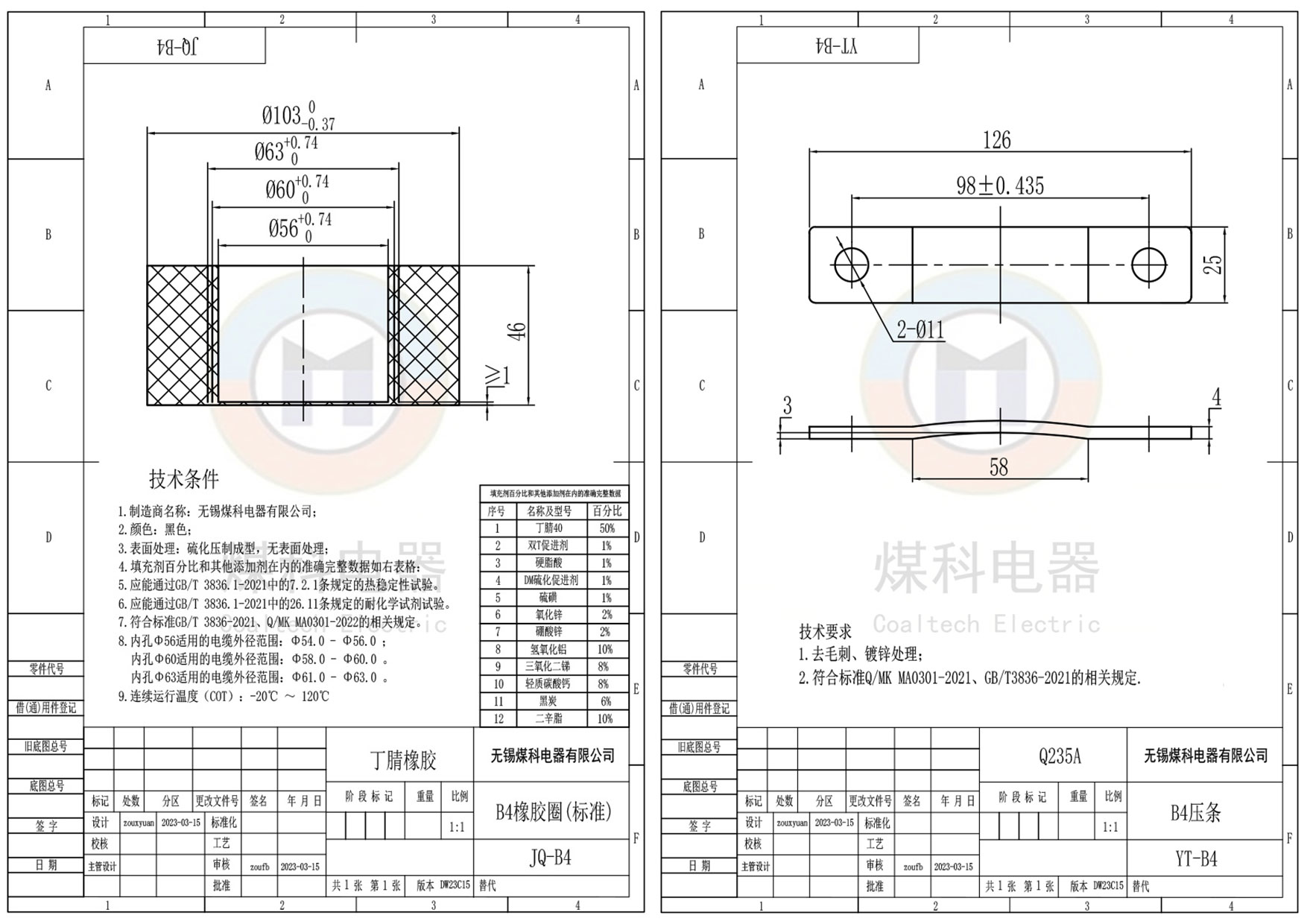

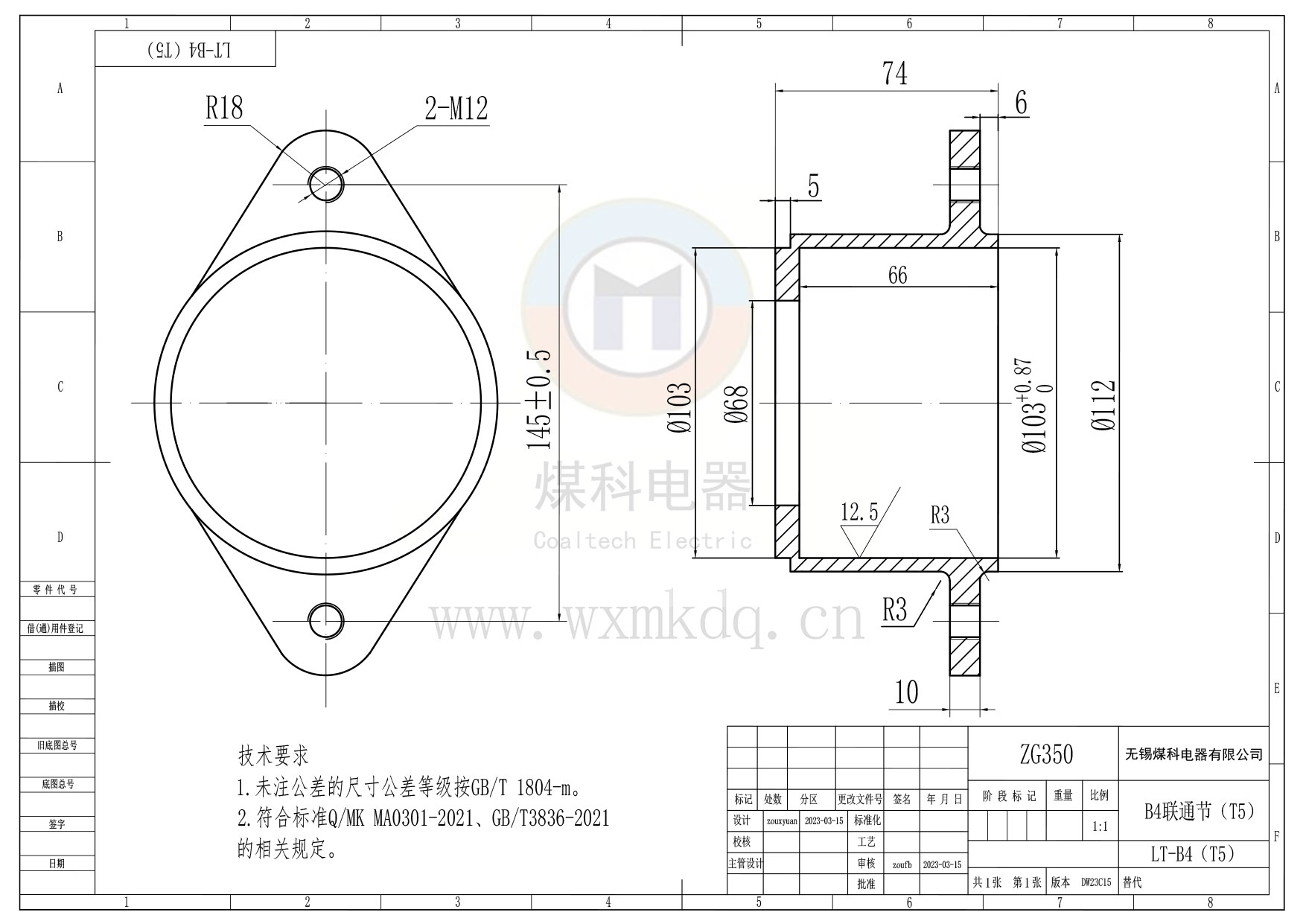

①B4壓盤(鑄鋼) ②B4壓盤(鑄鋼)-帶護圈 ③B4橡膠圈(標準) ④B4墊圈 ⑤B4堵片 ⑥B4堵頭 ⑦B4壓條 ⑧B4直通節 ⑨B4聯通節
◆ 執行標準:GB/T 3836-2021、Q/MK MA0301-2022
◆ 可配電纜外徑≤Φ63mm(具體多少由橡膠圈內孔決定),可參考:防爆橡膠圈內孔對應電纜外徑
訂貨須知:為了高效溝通,訂貨盡量使用下列名稱(名稱對應圖上編號)
可單獨訂購:
①B4壓盤(鑄鋼) ②B4壓盤(鑄鋼)-帶護圈 ③B4橡膠圈(標準) ④B4墊圈 ⑤B4堵片 ⑥B4堵頭 ⑦B4壓條 ⑧B4直通節 ⑨B4聯通節
建議成套訂購:
(1) B4(鑄鋼)堵片全套 =B4壓盤(鑄鋼)+橡膠圈(標準)+墊圈+堵片
(2) B4(鑄鋼)堵頭全套 =B4壓盤(鑄鋼)+橡膠圈(標準)+墊圈+堵頭
(3) B4(鑄鋼)堵片全套+直通節 =B4壓盤(鑄鋼)+橡膠圈(標準)+墊圈+堵片+直通節
(4) B4(鑄鋼)堵頭全套+直通節 =B4壓盤(鑄鋼)+橡膠圈(標準)+墊圈+堵頭+直通節
(5) B4(鑄鋼)堵片全套+聯通節 =B4壓盤(鑄鋼)+橡膠圈(標準)+墊圈+堵片+聯通節
(6) B4(鑄鋼)堵頭全套+聯通節 =B4壓盤(鑄鋼)+橡膠圈(標準)+墊圈+堵頭+聯通節
(7) B4(鑄鋼)堵片全套 =B4壓盤(鑄鋼)-帶護圈+橡膠圈(標準)+墊圈+堵片
(8) B4(鑄鋼)堵頭全套 =B4壓盤(鑄鋼)-帶護圈+橡膠圈(標準)+墊圈+堵頭

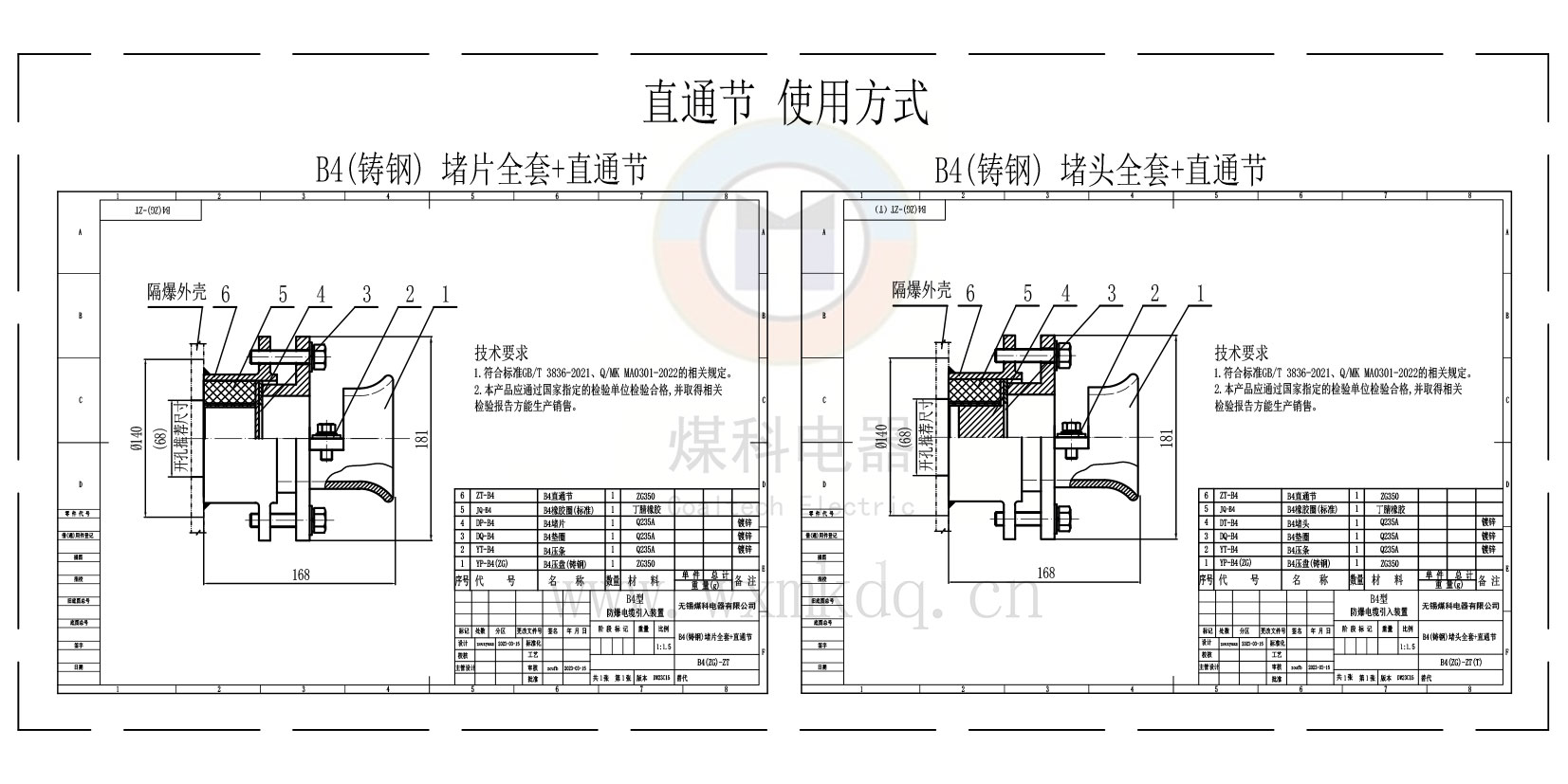

(9) B4(鑄鋼)堵片全套+直通節 =B4壓盤(鑄鋼)-帶護圈+橡膠圈(標準)+墊圈+堵片+直通節
(10) B4(鑄鋼)堵頭全套+直通節 =B4壓盤(鑄鋼)-帶護圈+橡膠圈(標準)+墊圈+堵頭+直通節

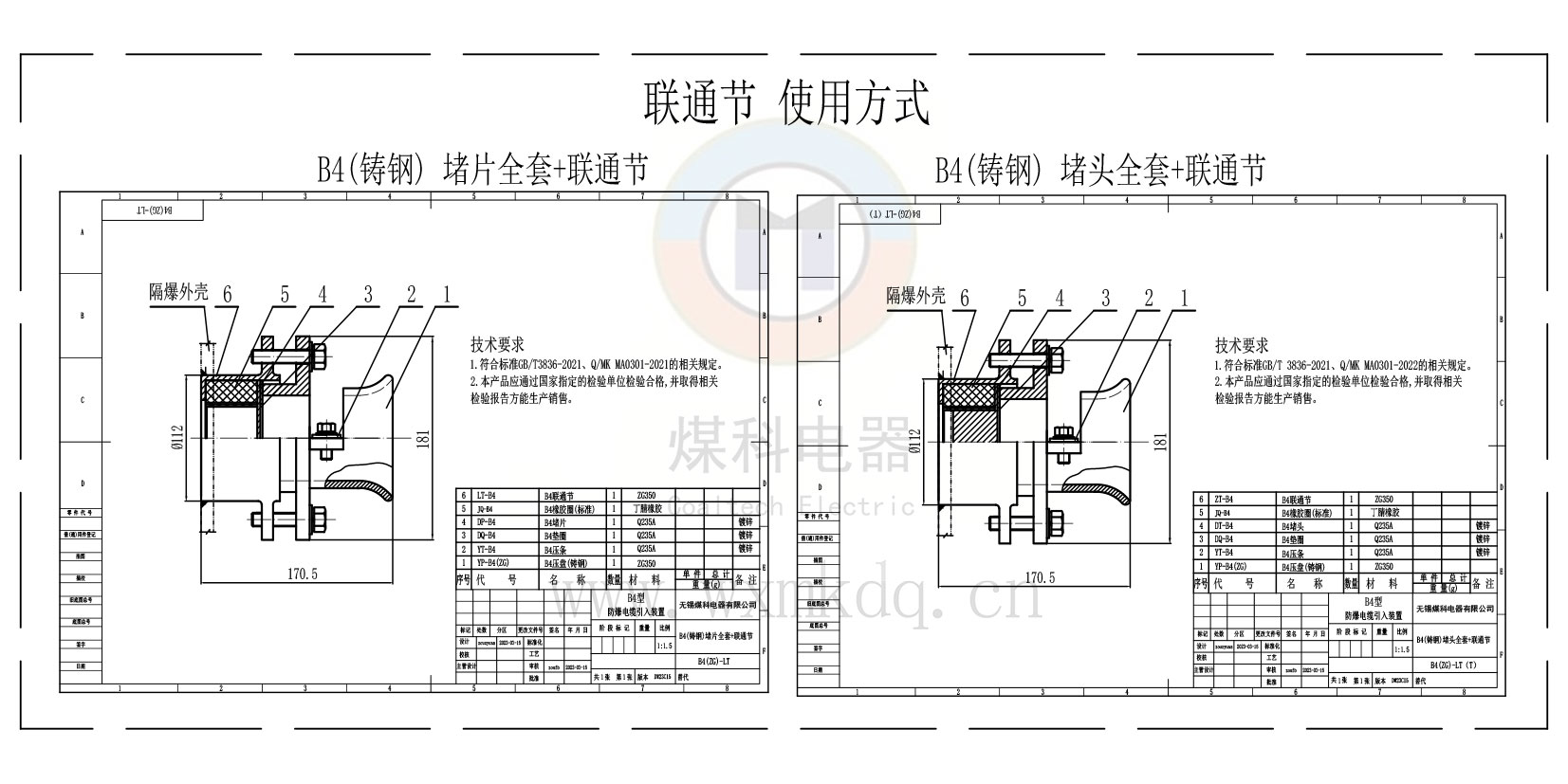

(11) B4(鑄鋼)堵片全套+聯通節 =B4壓盤(鑄鋼)-帶護圈+橡膠圈(標準)+墊圈+堵片+聯通節
(12) B4(鑄鋼)堵頭全套+聯通節 =B4壓盤(鑄鋼)-帶護圈+橡膠圈(標準)+墊圈+堵頭+聯通節
■產品詳細機械圖紙■
引入裝置 選型簡介
(1)防爆橡膠圈(阻燃)通過 相關的熱穩定試驗,并取得國家防爆檢驗站檢驗報告;
(2)防爆橡膠圈可按照客戶的要求定做!現有尺寸可參考具體選型頁面!
(3)標準型以外,包含多種規格(M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……)歡迎來電咨詢!
(4)標準型電纜引入線裝置 比較選型
