CCC證書編號: 2020312316000064
防爆合格證號:CQEx21.0265U

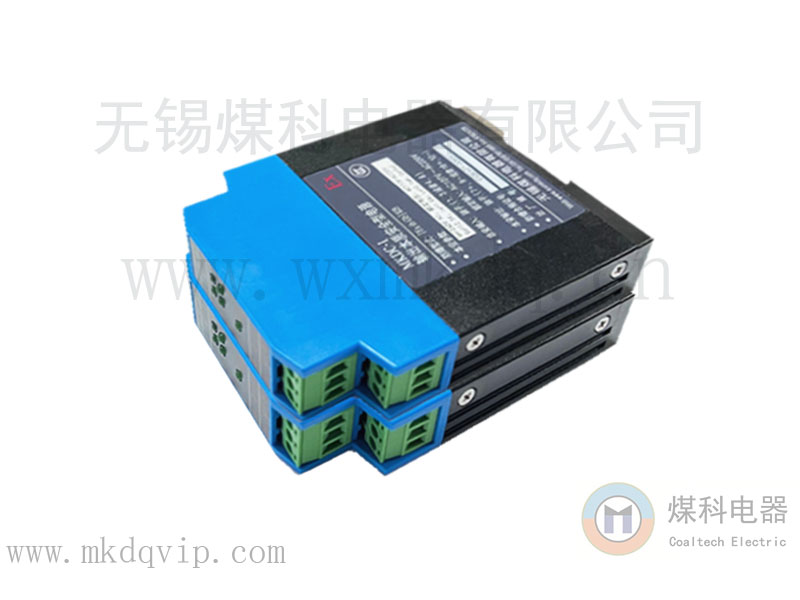

★ 特征描述:Ii類廠用(工廠環境使用),導軌安裝外殼
★ 防爆標志:[Exib Gb]IIB
★ 使用環境:用于向II B類本質安全型設備提供電源,安裝于安全場合或隔爆腔內
★ 輸入電壓:額定輸入AC110~220V(可波動范圍:AC85V~AC242V)

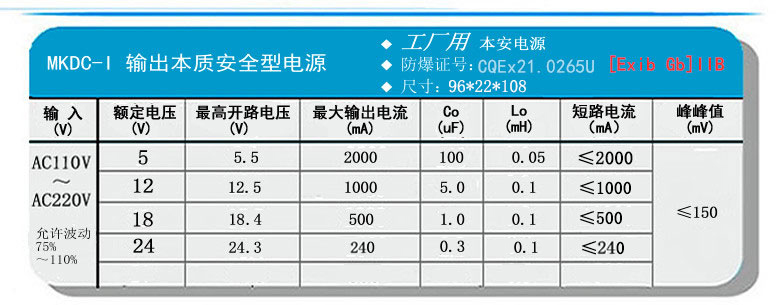

★ 輸出參數:
◆具有雙重化過流過壓保護,雙重化的穩壓輸出功能;

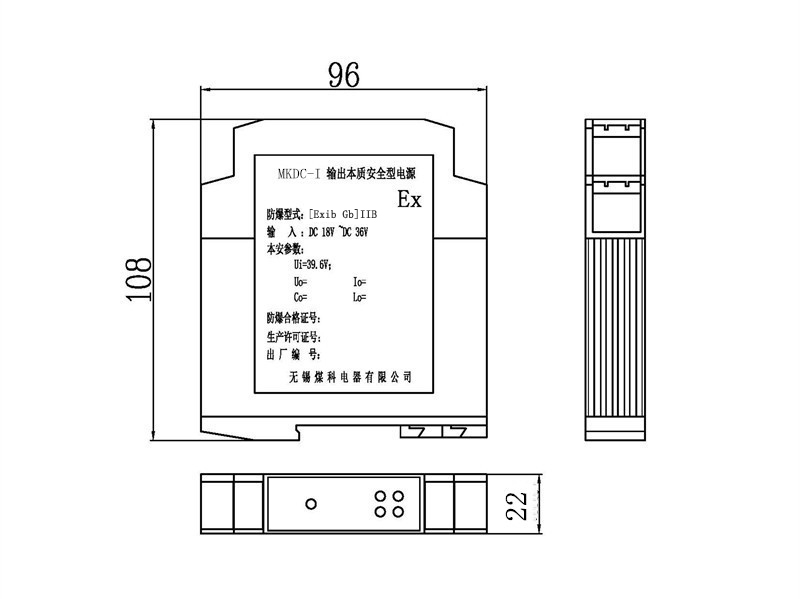

◆機械尺寸:96x22x108
★ 安裝使用注意事項
(1)電源裝置應安裝在非危險場所(安裝在安全場所或置于隔爆腔內)。
(2)電源裝置通往現場(危險場所)的軟銅導線截面積必須大于0.5mm2。
(3)連接導線的絕緣強度應大于500V。
(4)電源裝置本安端(有藍色標記)和非本安端電路配線,不得接錯和混淆,本安導線必須選用蘭色作為本安標記。本安導線和非本安導線在匯線槽中應分開鋪設,采用各自保護套管。電源裝置的本安側,不允許混有其他電源,包括本安電路的電源。
(5)對電源裝置進行單獨通電調試時,必須注意電源裝置的型號,電源極性,電壓等級及電源裝置外殼界限端上的標號。
(6)嚴禁用兆歐表測電源裝置端子之間的絕緣性。若要檢查系統線路絕緣性時,應先斷開全部的電源裝置接線。
(7)本電源裝置為整體膠封,若裝置內部模塊損壞需要更換時,需經過制造廠修理,經檢修后方能重新投入運行。
(8)當過流保護動作時,本電源裝置輸出為保護狀態,能量截止,在故障消失后,輸出自動恢復在正常值。
(9)電源裝置的安裝,使用和維護應嚴格遵照<中華人民共和國爆炸危險場所電氣安全規程>的有關條款。
