螺紋尺寸:M22x1.5

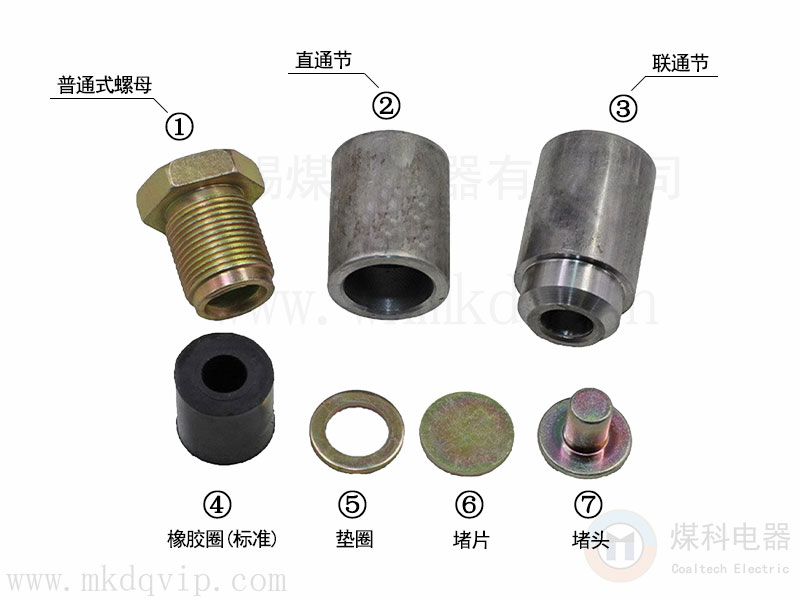

編號對應上圖編號:
①X1普通式螺母 ②X1直通節 ③X1聯通節 ④X1橡膠圈 ⑤X1墊圈 ⑥X1堵片 ⑦X1堵頭
◆ 執行標準:GB3836-2010;JB4262-1992;Q/MK05-2014
◆ 可配電纜外徑≤Φ13mm(具體多少由橡膠圈內孔決定),可參考:防爆橡膠圈內孔對應電纜外徑

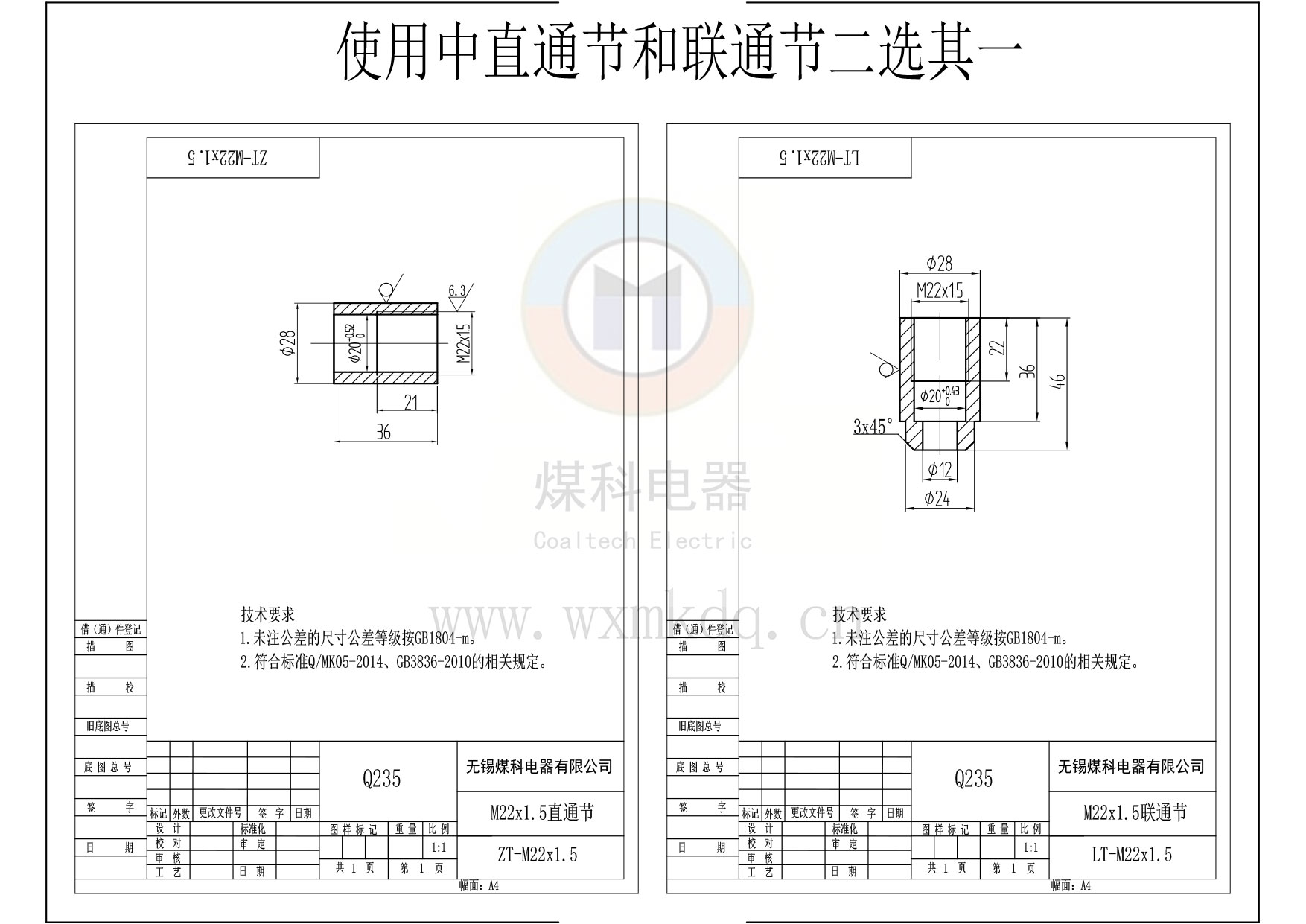

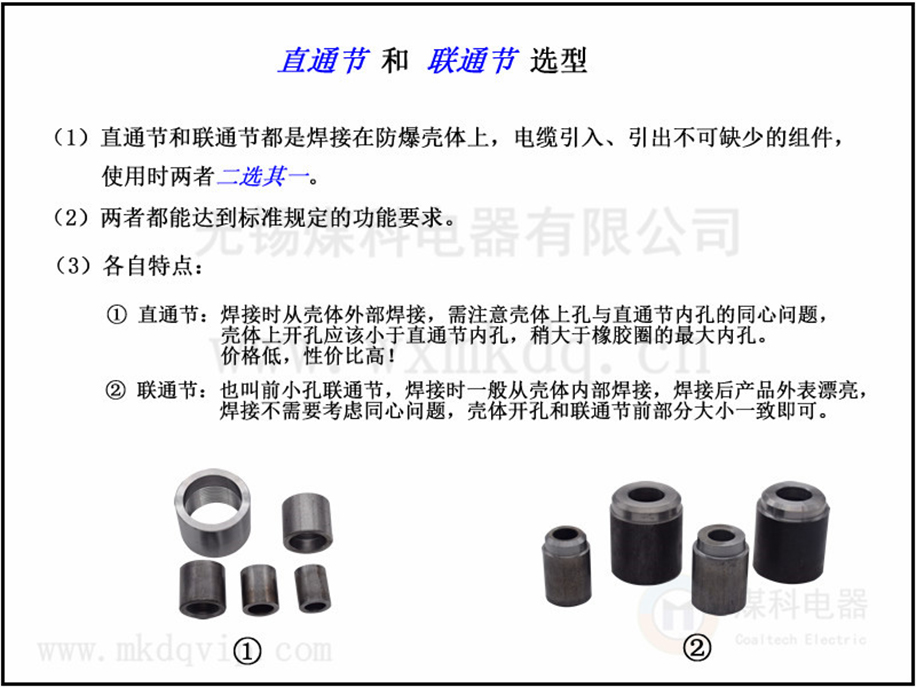

直通節和聯通節選擇指導:
訂貨須知:為了高效溝通,訂貨盡量使用下列名稱(名稱對應圖上編號)
可單獨訂購:
①X1普通式螺母 ②X1直通節 ③X1聯通節 ④X1橡膠圈 ⑤X1墊圈 ⑥X1堵片 ⑦X1堵頭
建議成套訂購:
(1) X1普通式堵片全套 =X1普通式式螺母+橡膠圈+墊圈+堵片
(2) X1普通式堵頭全套 =X1普通式式螺母+橡膠圈+墊圈+堵頭

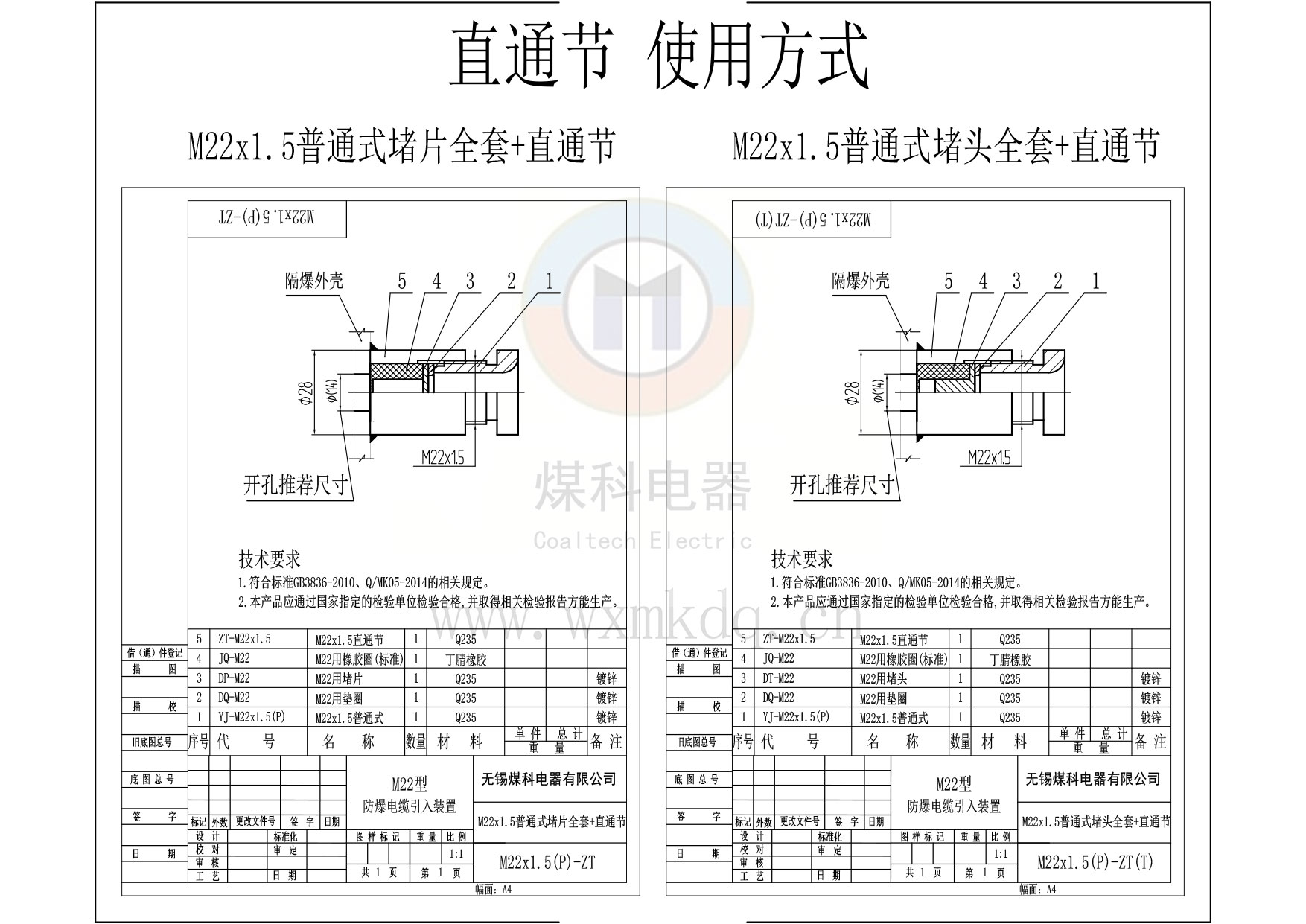

(3) X1普通式堵片全套+直通節 =X1普通式式螺母+橡膠圈+墊圈+堵片+直通節
(4) X1普通式堵頭全套+直通節 =X1普通式式螺母+橡膠圈+墊圈+堵頭+直通節

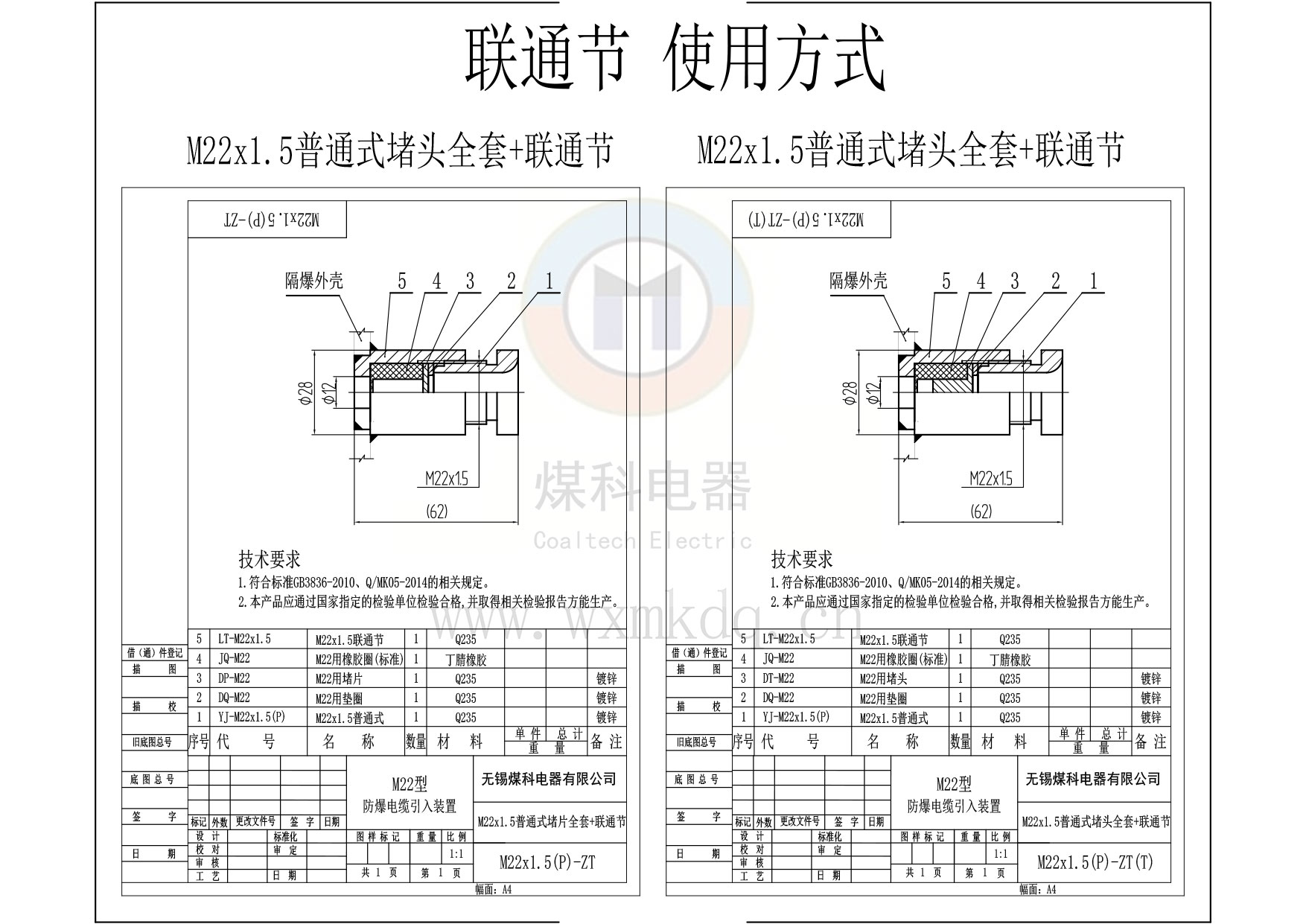

(5) X1普通式堵片全套+聯通節 =X1普通式式螺母+橡膠圈+墊圈+堵片+聯通節
(6) X1普通式堵頭全套+聯通節 =X1普通式式螺母+橡膠圈+墊圈+堵頭+聯通節

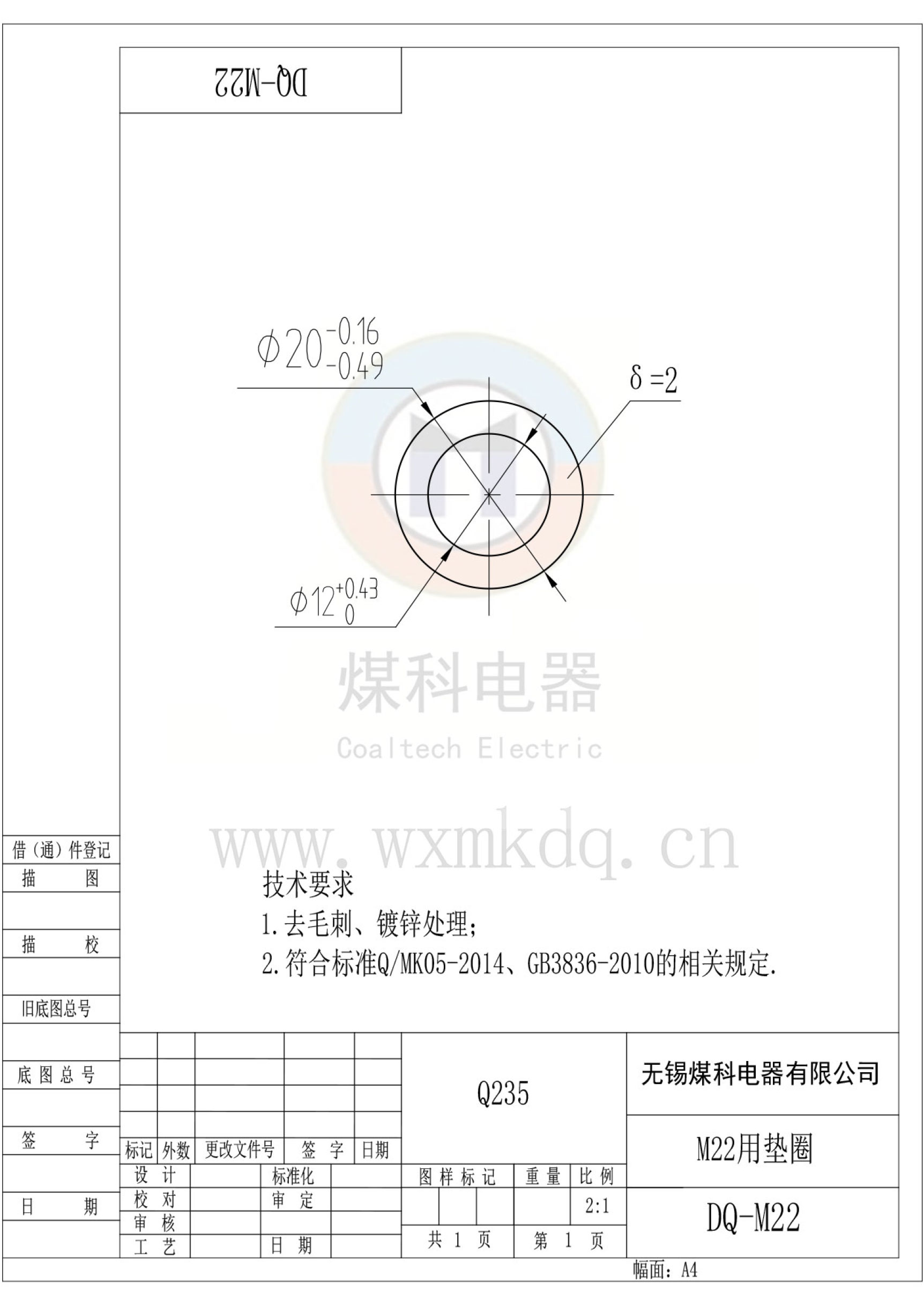

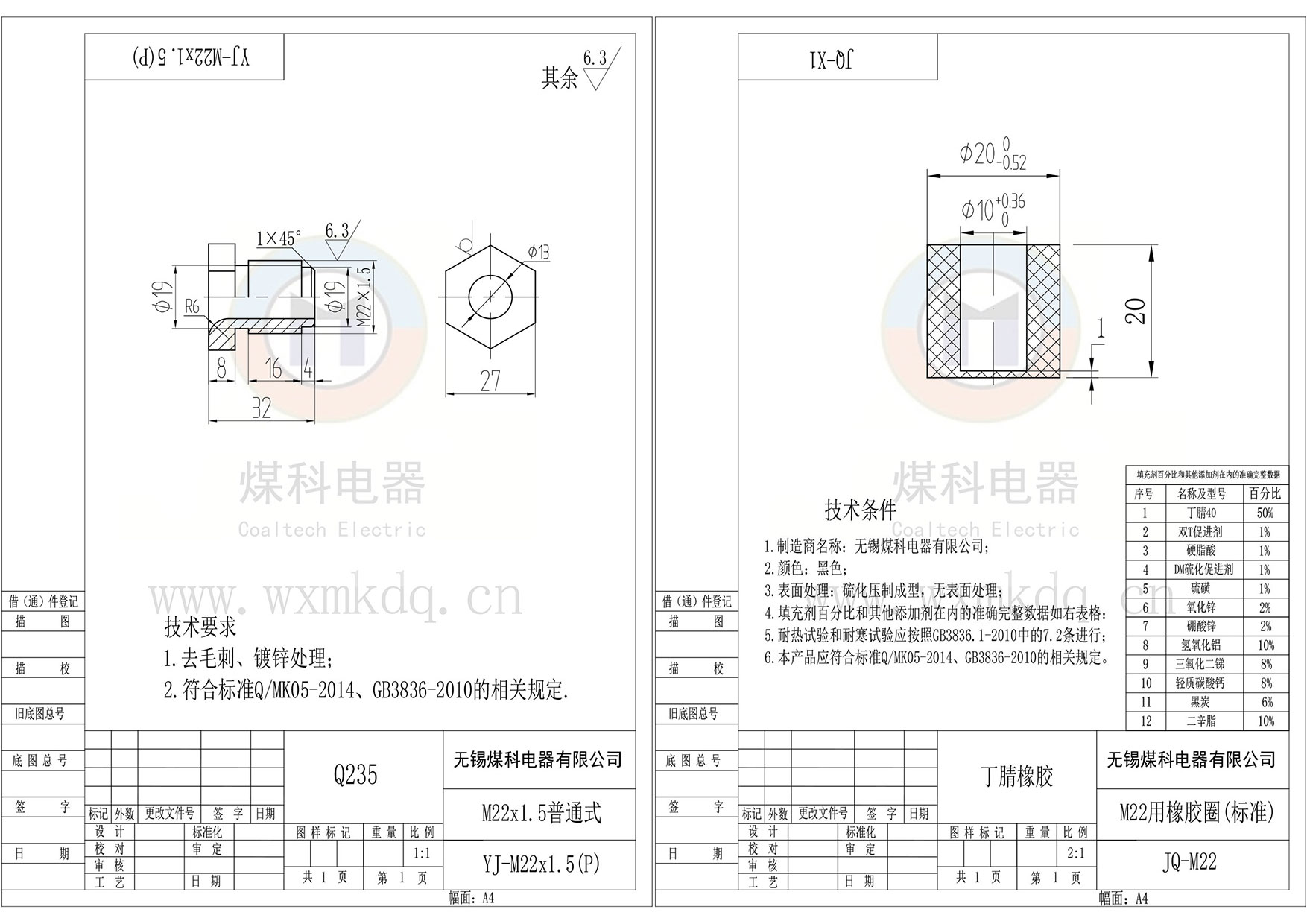

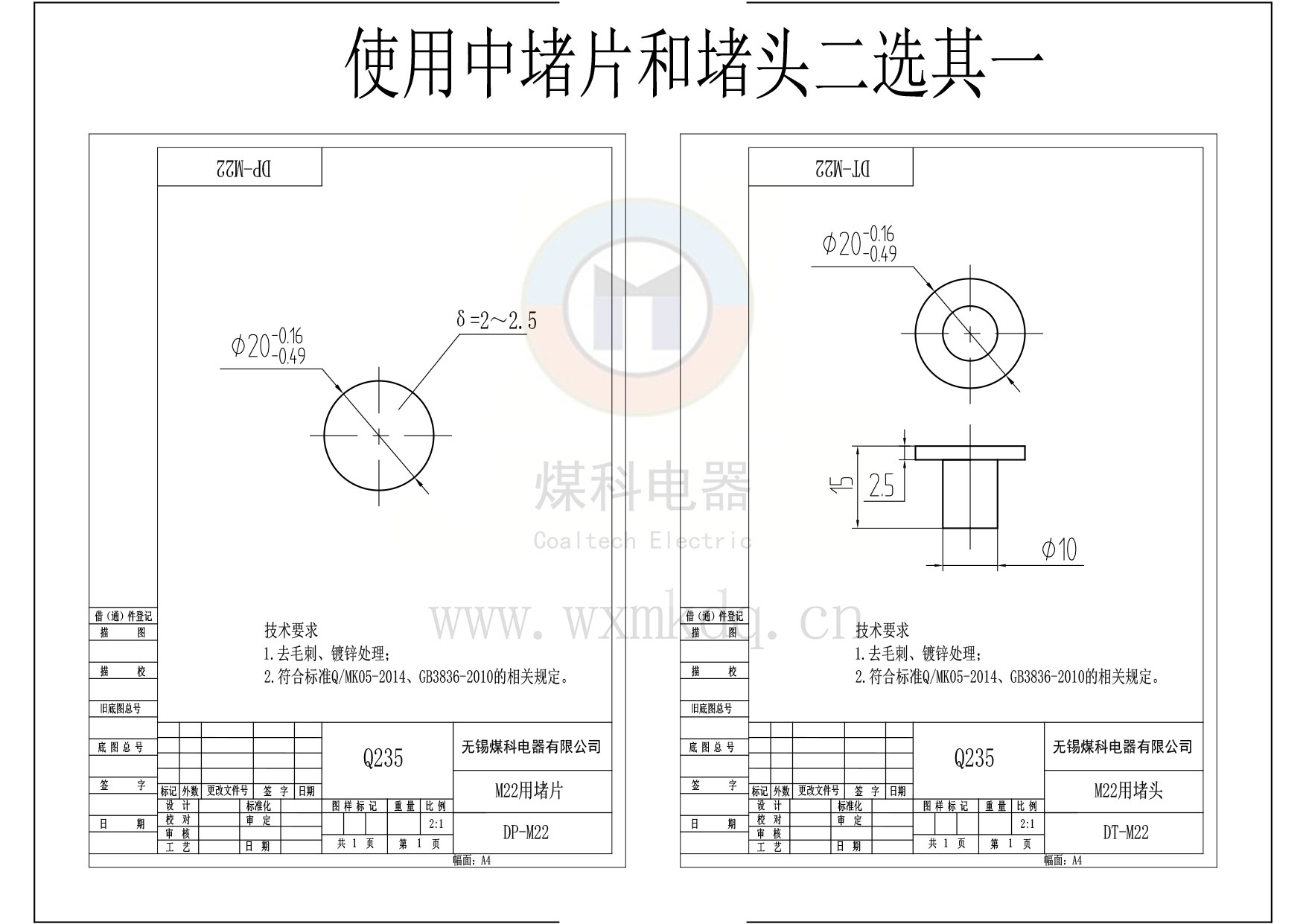

■產品詳細機械圖紙■
引入裝置 選型簡介
(1)防爆橡膠圈(阻燃)通過 相關的熱穩定試驗,并取得國家防爆檢驗站檢驗報告;
(2)防爆橡膠圈可按照客戶的要求定做!現有尺寸可參考具體選型頁面!
(3)標準型以外,包含多種規格(M26x1.5、M27x2、M27x1.5、M30x1.5、M39x1.5……)歡迎來電咨詢!
(4)標準型電纜引入線裝置 比較選型
